Este sensor óptico, que na realidade é um fotômetro simplificado, indica num instrumento a intensidade da luz que incide num LDR. Os LDRs são muito sensíveis e se o LDR for colocado num tubinho com uma lente, até mesmo o brilho de estrelas pode ser medido.
O circuito experimental e didático apresentado utiliza poucos componentes de baixo custo.
O LDR pode até ser obtido de um velho televisor com controle automático de brilho, mas se comprado, custará muito pouco.
O instrumento é um microamperímetro que também pode ser aproveitado de algum aparelho antigo fora de uso.
A alimentação é feita por apenas duas pilhas que terão grande durabilidade, pois o consumo do aparelho é muito baixo.

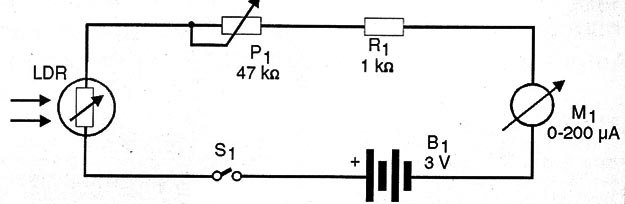

Na figura 1 temos o diagrama completo do sensor óptico.
![Figura 1 – Diagrama do sensor
Figura 1 – Diagrama do sensor](/images/stories/mini/min0587_0001.jpg)

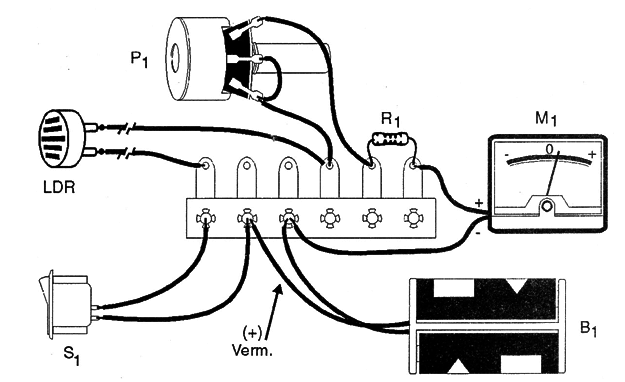

A montagem pode ser feita numa matriz de contatos ou numa ponte de terminais, conforme disposição mostrada na figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0587_0002.png)
Na montagem, é preciso observar a polaridade das pilhas e do instrumento, para que a agulha não tenda a se movimentar para o lado errado.
O potenciômetro ajusta a sensibilidade do circuito.
S1 – Interruptor simples
B1 – 3 V – 2 pilhas AA ou AAA
M1 – Instrumento de 100 µA a 1 mA
P1 – 47 k Ω – potenciômetro
R1 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
LDR – LDR redondo comum
Diversos:
Ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
