Quando um pulso de luz incide no LDR, este circuito dispara um timer monoestável 555 que aciona um relé por um tempo que pode ser ajustado em P2.
O tempo pode variar entre alguns segundos a vários minutos dependendo do capacitor C2.

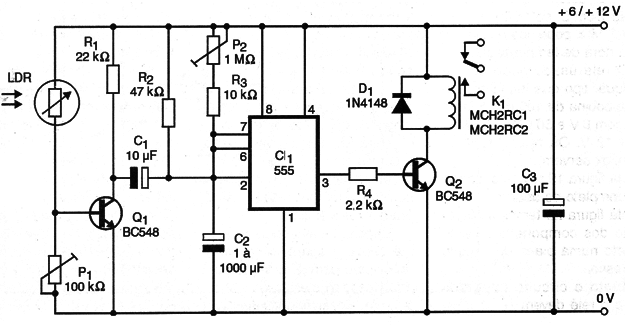

O circuito completo se baseia num 555 monoestável sendo mostrado na figura 1.
![Figura 1 – Circuito completo do relé temporizado de luz
Figura 1 – Circuito completo do relé temporizado de luz](/images/stories/mini/min0576_0001.png)

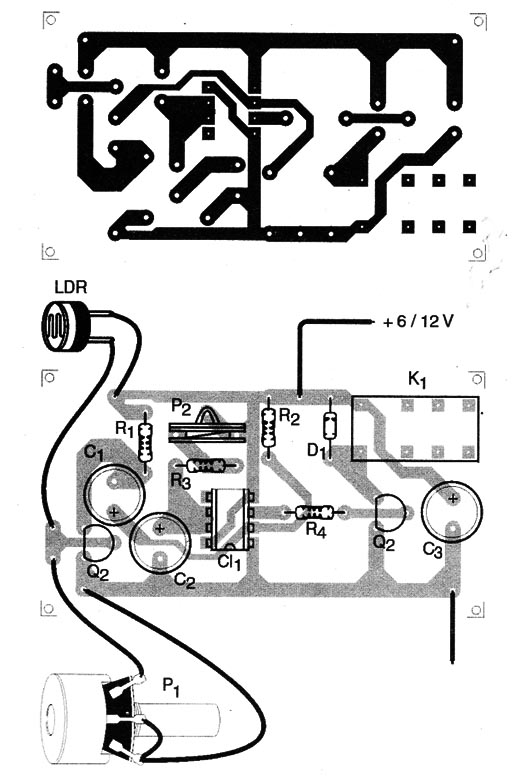

A placa de circuito impresso para esta montagem é mostrada na figura 2.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0576_0002.jpg)
Na montagem, observe as posições de transistores e do circuito integrado assim como a polaridade do diodo e dos capacitores eletrolíticos.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 12 V ou mais.
O relé é do tipo sensível com corrente de disparo até 100 mA e o LDR é do tipo redondo comum.
CI-1 – 555 – circuito integrado
Q1, Q2 – BC548 – transistores NPN de uso geral
D1 – 1N4148 – diodo de uso geral
LDR – LDR redondo comum
K1 – Relé sensível de 6 ou 12 V
P1 – 100 k Ω – potenciômetro
C1 – 10 µF – capacitor eletrolítico
C2 – 1 a 1000 µF – capacitor eletrolítico
C3 – 100 µF – capacitor eletrolítico
R1 – 22 kΩ – resistor – vermelho, vermelho, laranja
R2 – 10 kΩ – resistor – marrom, preto, laranja
R3 – 2,2 kΩ – resistor – vermelho, vermelho, vermelho
Diversos:
Placa de circuito impresso, fonte de alimentação, caixa para a montagem, fios, solda, etc.
