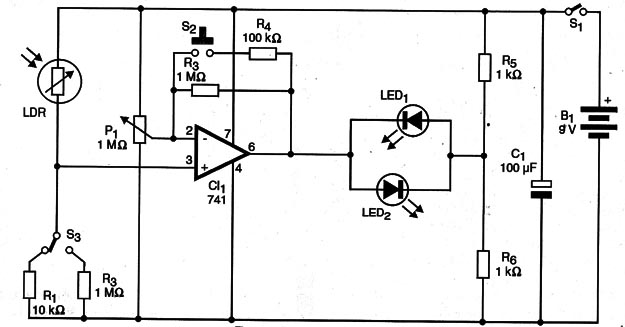

O circuito mostrado na figura 1 é de um comparador de luz de duas escalas, utilizando como indicadores dois LEDs.
![Figura 1 – Comparador de luz
Figura 1 – Comparador de luz](/images/stories/mini/min0575_0001.jpg)
Ajustando-se o potenciômetro para apagar os dois LEDs, temos na sua escala o ponto que nos dá a intensidade da luz que está incidindo no LDR naquele momento.
A escala pode ser graduada com base num fotômetro comum.
A escala que coloca R2 no circuito é a de maior sensibilidade, para trabalhar com intensidades muito pequenas de luz.

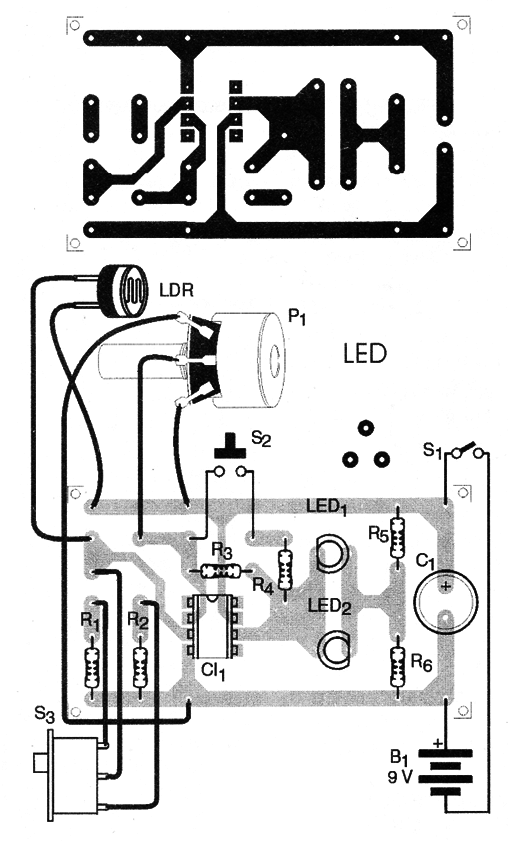

A montagem numa placa de circuito impresso é mostrada na figura 13.
![Figura 2 – Placa para o comparador de luz
Figura 2 – Placa para o comparador de luz](/images/stories/mini/min0575_0002.png)
Os resistores são de 1/8 W com qualquer tolerância e os LEDs comuns, vermelhos ou de outra cor.
O LDR é do tipo redondo e para maior sensibilidade e diretividade ele deve ser montado num tubinho opaco com uma lente convergente.
CI-1 – 741 – amplificador operacional
LED1, LED2 – LEDs comuns
LDR – LDR redondo comum
P1 – 1 MΩ – potenciômetro
S1 – Interruptor simples
S2 – Interruptor NA de pressão
S3 – Chave de 1 pólo x 2 posições
B1 – 9 V – bateria
R1 – 10 kΩ – resistor – marrom, preto, laranja
R2 – 100 kΩ – resistor – marrom, preto, amarelo
R3 – 1 MΩ – resistor – marrom, preto, verde
R4, R5 – 1 kΩ – resistores – marrom, preto, vermelho
C1 – 100 µF x 12 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso, caixa para montagem, conector de bateria, fios, solda, etc.
