O circuito apresentado tem por finalidade controlar uma carga de potência de corrente continua com um simples toque. O circuito é de ação momentânea e muito sensível, pois utiliza um MOSFET de potência.
A resistência da pele do dedo de quem toca no sensor é suficiente para deixa passar a corrente que polariza este circuito, fazendo com que o transistor de potência conduza.
A corrente e a tensão máxima da carga dependem do transistor utilizado, podendo chegara vários ampères com alimentação até perto de 30 V.
O circuito deve ser alimentado obrigatoriamente por bateria ou fonte com transformador, por motivo de segurança.
Conforme a carga, o MOSFET deve ser dotado de um bom radiador de calor.
Na figura 1 temos o diagrama completo do aparelho.

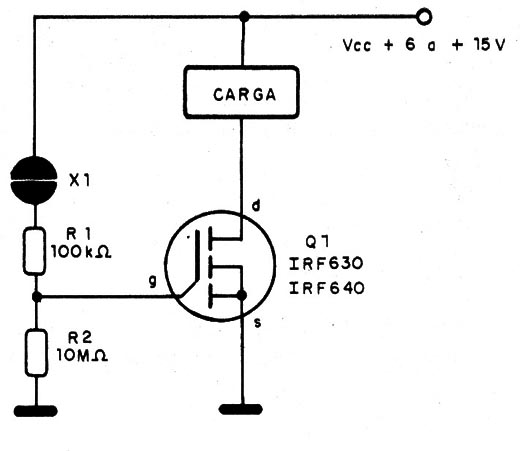

![Figura 1 – Diagrama completo do controle
Figura 1 – Diagrama completo do controle](/images/stories/mini/min0555_0001.jpg)
Sua montagem pode ser feita numa pequena ponte de terminais, conforme mostra a figura 2.

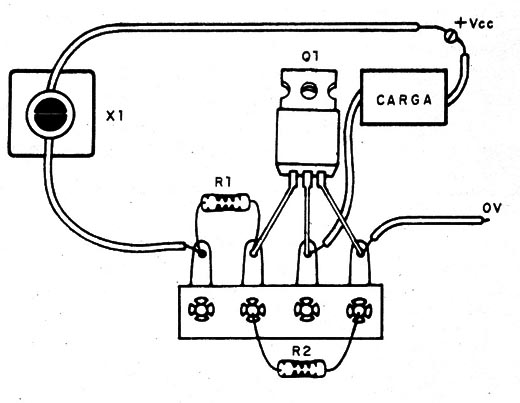

![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0555_0002.jpg)
Os resistores são de 1/8 W e o sensor consiste em duas chapinhas de metal que devem ser tocadas simultaneamente.
Q1 – IRF640 ou qualquer MOSFET de potência
X1 – sensor – ver texto
R1- 100 kΩ – resistor – marrom, preto, amarelo
R2 – 10 MΩ – resistor – marrom, preto, azul
Diversos:
Ponte de terminas, fonte ou bateria, fios, solda, etc.
