No Application Note AN3319 de novembro de 2011 a STMicroelectronics descreve um carregador de bateria a partir de energia solar usando o seu SPV1040, um conversor DC-DC de alta eficiência que fornece uma saída única de 5,2 V. Este circuito começa a funcionar com apenas 0,3 V, garantidos pela ST, e opera até menos de 0,45 V, quando no modo MPPT. O dispositivo consiste num conversor PWM step-up (booster) que opera em frequência fixa de 100 kHz, podendo maximizar a energia gerada por um painel solar acompanhando continuamente a tensão de saída e a corrente.
O dispositivo integra um MOSFET de canal N com uma Rdson de apenas 10 m? e um MOSFET de canal P com 140 m?. O Application Note que descreve por completo o circuito está no site da STMicroelectronics.

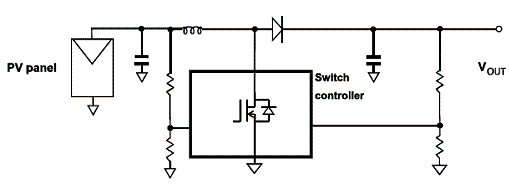

Na figura 1 temos um diagrama de blocos que representa esta aplicação.
![Figura 1- Diagrama do conversor boost na aplicação sugerida pela ST. Figura 1- Diagrama do conversor boost na aplicação sugerida pela ST.](/images/stories/microcontroladores/mic0077_01.gif)

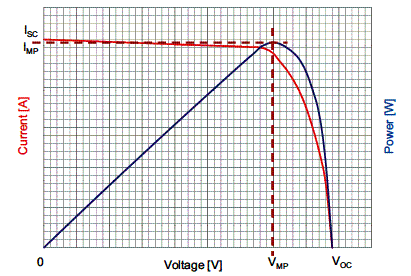

Na figura 2 temos a característica de painel solar (PV) típico, onde:
* Vcc (tensão em aberto)
* Voc (tensão no ponto de potência máxima)
* Isc (corrente de curto-circuito)
* Imp (corrente no ponto de máxima potência)
![Figura 2- Curva de desempenho de um painel solar Figura 2- Curva de desempenho de um painel solar](/images/stories/microcontroladores/mic0077_02.gif)

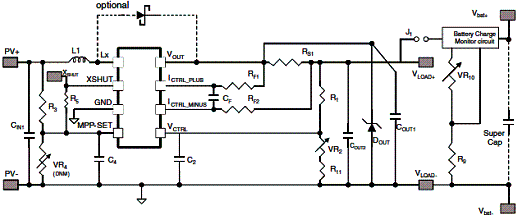

A partir desta curva, a STMicroelectronics desenvolveu a placa de demonstração cujo diagrama é mostrado na figura 3.
![Figura 3 - Diagrama da placa de demonstração Figura 3 - Diagrama da placa de demonstração](/images/stories/microcontroladores/mic0077_03.gif)

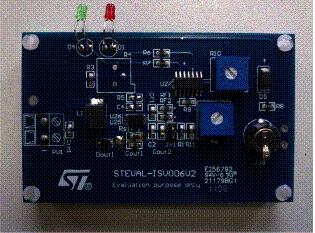

![Figura 4 - Placa da placa de demonstração da ST. Figura 4 - Placa da placa de demonstração da ST.](/images/stories/microcontroladores/mic0077_04.gif)

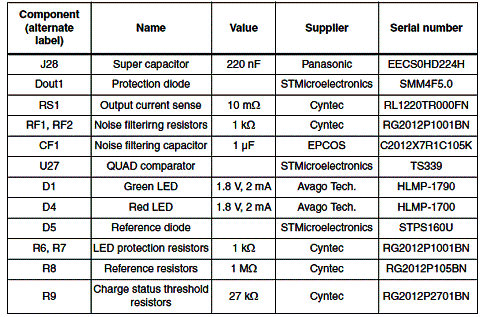

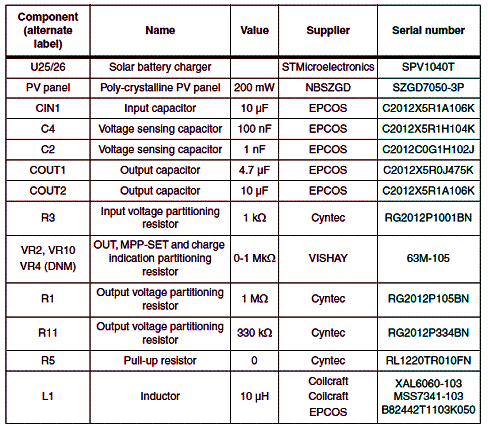

Os componentes usados são dados nas tabelas abaixo.
![](/images/stories/microcontroladores/mic0077_05.gif)
![](/images/stories/microcontroladores/mic0077_06.gif)
