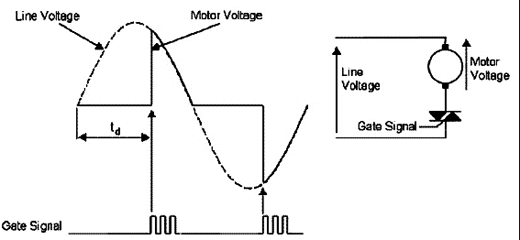

A Freescale (www.freescale.com) descreve em application note a elaboração de um controle de ventilador de teto utilizando seu microcontrolador MC9RC08KA2. Idéia básica consiste em se utilizar um controle de fase tradicional com Triac produzindo os pulsos de controle através do microcontrolador, conforme mostra a figura 1.
Neste circuito o ponto de produção do trem de pulsos de disparo determina quanto do semiciclo da tensão da rede passa para o motor e portanto sua velocidade de rotação. O instante da produção deste pulso em função da frequência e tensão da rede são gerados pelo microcontrolador.

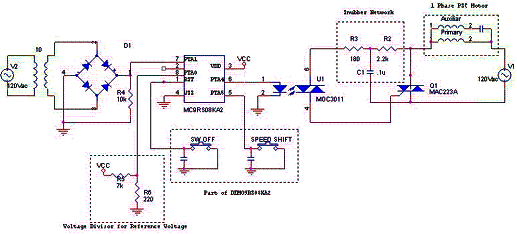

Para maior segurança de operação o disparo é feito através de um optodiac que isola o circuito de baixa tensão do microcontrolador do circuito de alta tensão do motor. O circuito completo da aplicação é mostrado na figura 2.

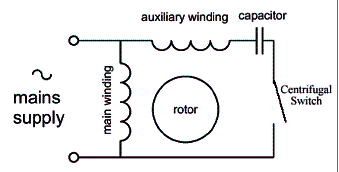

O aplicativo leva em conta que muitos motores de fase única possuem um enrolamento auxiliar de modo a se obter mais torque, conforme mostra a figura 3.

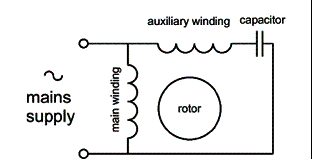

Conforme podemos ver pelo circuito este enrolamento é acionado por uma chave centrífuga que permite acelerar o motor de modo sincronizado com seu movimento. Este circuito auxiliar é desconectado quando o motor atinge 75% de sua velocidade máxima. No entanto, com o uso de um circuito eletrônico de controle é possível eliminar a chave centrífuga conforme mostra a figura 3 e assim obter o mesmo desempenho.
A Freescale possui uma placa de demonstração para este projeto. Os interessados podem consultar esta empresa.
