Este dispositivo de desenvolvimento da Murata é voltado para aplicações homecare, ou seja, para monitorar pessoas que precisam de cuidados constantes, mas sem a necessidade de possuir dispositivos caros de monitoramento.
Como a própria Murata afirma em seu datasheet, o aparelho não substitui os aparelhos onde o monitoramento é feito com sensores conectados no paciente, mas pode ser útil em outros diversos tipos de cuidados onde um monitoramento das variações do batimento cardíado é usado como uma ferramenta e coleta de dados nos pacientes.
Este monitor fica colado ou apoiado na cama da pessoa que será monitorada, sem precisar conectar nenhum fio ao corpo, pois toda medição é feita a curta distância do paciente.
A instalação
O SCA11H é formato por 3 peças, a caixa onde fica todo o circuito , uma fonte de alimentação que vai a tomada e a base que é colada a cama.

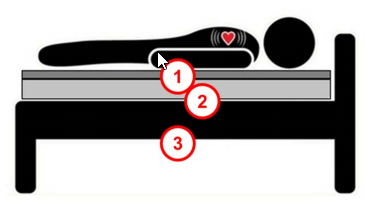

O primeiro passo é colar a base de acoplamento na cama, note pela figura abaixo que está deve ficar entre o coração e o pulso, onde poderá ser colado no colchão ou na madeira da cama.
Agora precisamos configurar a comunicação do dispositivo ao computador ou celular, e para isso o dispositivo não deve estar acoplado a base, deve estar separado.
Ligue o dispositivo na tomada e uma luz verde deverá piscar, neste momento acople o dispositivo a base que está colada a cama, logo após uma luz laranja irá acender, e isso informa que o mesmo está pronto para ser reconhecido na rede.
Com o seu celular ou computador é só localizar a rede “muRata_CFG_XXXXXX” e digitar a senha do datasheet, depois esta senha e nome da rede podem ser modificadas.
Uma vez conectado o usuário deverá abrir o navegador e na barra de endereço digitar http://192.168.253.1 , onde aparecerá a tela armazenada no dispositivo que é bem simples. O primeiro passo é fazer os ajuste no sensor, 1 minuto com a cama vazia e outra com o paciente sobre a cama. A própria página irá mostrar se a coleta de dados foi perfeita.
Dentro da própria página temos as opções de configuração de rede, a forma de coleta de dados e informações do sistema. Cabe ao desenvolvedor do sistema verificar quais as melhores configurações no ambiente onde ele será aplicado.
O que o Desenvolvedor precisará fazer?
Como cada caso é um caso, a Murata desenvolveu a ferramenta que coleta os dados e transmite via rede wireless pelo protocolo HTTP estas informações, agora é preciso ao desenvolvedor criar um código que lê estes dados que é gerado no dispositivo , tanto no modo BCG ou em Dados e trabalhar com estas informações e criar procedimento apropriado para cada “caso”, ativar um bip, tocar um alarme através do APP ou armazenar nas nuvens os dados que será analisado pelo médico remotamente. No próprio site da Murata é possível encontrar exemplos de diversar apliações. É só acessar o link : https://www.murata.com/en-eu/products/sensor/accel/sca10h_11h/sca11h .
Os cuidados importantes
Vale a pena lembrar que este dispositivo está a uma certa distância da pessoa monitorada, então está sujeita a interferência. Outro ponto importante é que estamos colocando um aparelho na rede de energia , e a boa lógica deve prevalecer, verificar onde o fio deverá ser colocado para não termos problemas de quebra e “puxões” com o fio largado em qualquer canto. E por último vale lembrar que estamos usando uma rede wireless que pode cair a qualquer momento , ainda mais se o sinal é fraco. Creio que não preciso lembrar que a queda de energia e surtos na rede acabam com o bom humor de qualquer desenvolvedor ou instalador quando não temos backup de energia.
Outras aplicações
Temos um sensor de batimentos cardíacos, um sistema de servidor destes dados via rede wireless, logo qualquer outro ser vivo que tenha batimentos cardíacos podem ser monitorados, tais como os animais de estimações que ficam em tratamento veterinário, assim também com os veterinários do mundo agro. Não encontrei nenhuma aplicação deste tipo, e por isso é importante o desenvolvedor fazer testes , pois sabemos que os animais nem sempre permanecem quietos.
Conversando com o Saulo Matheus, engenheiro de aplicações da Murata Brasil, fui informado de testes que estão sendo realizado em berçários, além da tradicional “babá eletrônica” , temos uma “enfermeira eletrônica” sem a necessidade de fios conectados ao bebê.

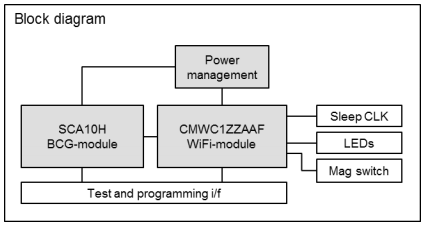

Dados técnicos do módulo
Em linhas gerias o tamanho do módulo é de 83.7 x 40.7 x 17.6 mm e a prova d'água de acordo com o IEC 60529. O Módulo WiFi IEEE802.11g - 2.4GHz e trabalhando na faixa de temperatura entre 10 e 55°. A banda de detecção está entre 40 e 120 batimentos por minuto. Para mais detalhes é importante ler todos os dados no datasheet deste link: https://www.murata.com/~/media/webrenewal/products/sensor/accel/sca10h_11h/product%20specification%201323%20rev2%20sca11h%20product%20datasheet%20eng.ashx?la=en-gb
Deseja conhecer mais sobre o produto acesse:
https://www.murata.com/apps/health/elec
