Se bem que os efeitos dos campos magnéticos sobre a saúde sejam controvertidos, muitos utilizam pequenos aparelhos que geram campos magnéticos e até mesmo imãs na tentativa de alívio de certas dores ou outros problemas. O oscilador que descrevemos é experimental. Não prometemos curas ou efeitos maiores, deixando por conta do leitor procurar saber mais de fontes apropriadas.
Apregoa-se que campos magnéticos de baixas frequências podem ter efeitos benéficos em algumas situações que envolvam saúde.
Por exemplo, já foi verificado que a recuperação de fraturas pode ser acelerada com a ajuda de campos magnéticos externos.

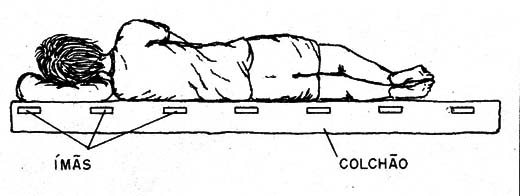

Dores, segundo se acredita, também podem ser aliviadas sob certas condições com a ajuda de campos de baixas frequências e até mesmo a presença de imãs permanentes, como sugere a figura 1.
No entanto, também existem estudos que mostram que campos intensos podem ser prejudiciais à saúde como os criados pelas linhas de transmissão de energia.
Assim, nosso projeto não promete nenhum efeito, pois isso é por conta de cada um.
Apenas ensinamos a montar um pequeno gerador de campos magnéticos de pequena intensidade que podem ser aplicados em pequenas regiões do corpo com as finalidades discutidas anteriormente.
O campo é de baixa intensidade, não oferecendo perigo e o manuseio do aparelho é simples e seguro.
Como Funciona

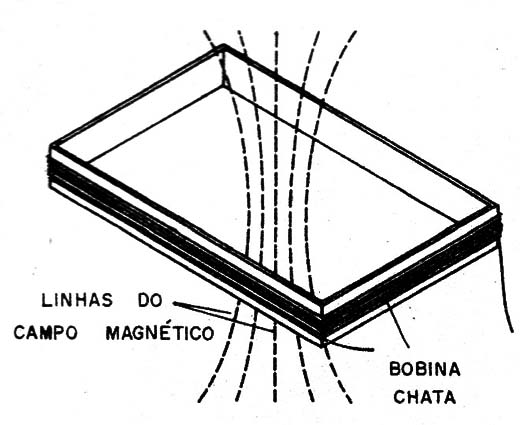

Quando uma corrente elétrica circula por uma bobina, conforme mostra a figura 2, um campo magnético é criado.
A intensidade desse campo dependerá da intensidade da corrente e também do número de espiras da bobina.

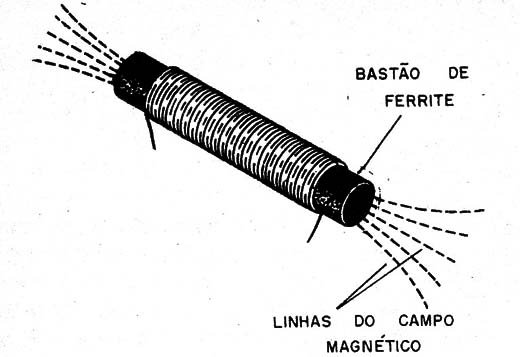

Assim, para criar um campo magnético de baixa frequência, o que fazemos é usar um oscilador e um amplificador que aplicam o sinal a uma pequena bobina, como a mostrada na figura 3.
O circuito também pode ser usado em experimentos, no laboratório de biologia ou botânica para se estudar o efeito de campos em animais.
Montagem

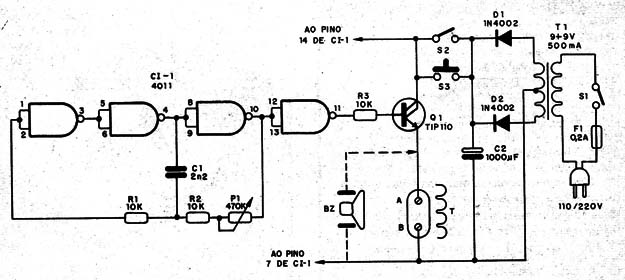

Na figura 4 temos então o circuito completo do aparelho que faz uso de um circuito integrado CMOS como oscilador.

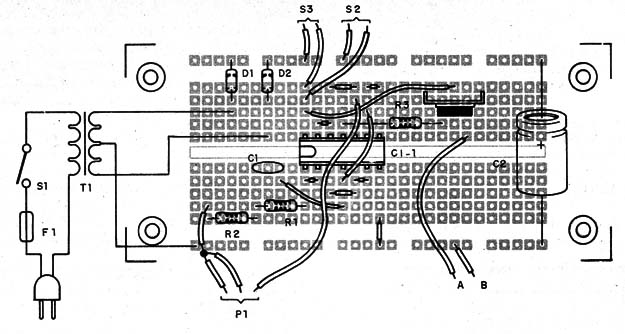

Para uma versão experimental, o circuito pode ser montado numa matriz de contatos com a disposição dos componentes mostrada na figura 5.
Na montagem, observe a posição do circuito integrado e do transistor.
Nesta versão, damos a alimentação por uma fonte, mas nada impede que pilhas médias ou grandes sejam usadas, pois o consumo do circuito é algo elevado.
O transformador tem uma corrente de secundário de 500 mA aproximadamente.

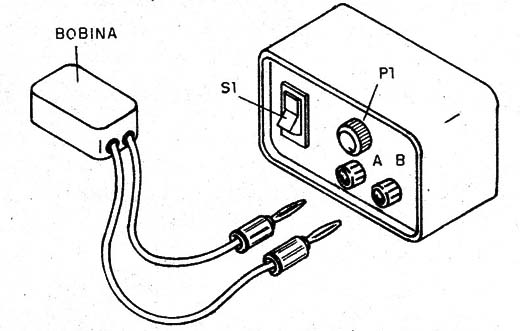

Na figura 6 temos uma sugestão de caixa para a montagem.

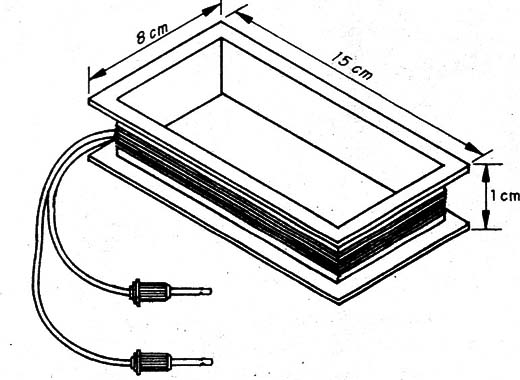

A bobina é de construção caseira podendo ser enrolada numa pequena forma de papelão ou caixa com as dimensões mostradas na figura 7.
Esta bobina consta de 30 a 100 espiras de fio esmaltado que pode ter qualquer espessura entre 28 e 32 AWG.
Um cabo com plugues serve para conectar a bobina ao aparelho.
Prova e Uso
Para testar, basta ligar o aparelho e aproximar a bobina de um rádio AM sintonizado fora de estação.
Se o circuito estiver funcionando uma interferência deve ser captado.
Também podemos testar o circuito ligando em sua saída um transdutor piezoelétrico ou mesmo um pequeno alto-falante que deverá apitar.
S2 comuta um alto-falante justamente de modo a se verificar o funcionamento.
S3 serve para aplicações momentâneas ativando o aparelho por curtos intervalos de tempo.
Para usar, basta posicionar a bobina sobre o local em que se deseja aplicar o campo magnético.
CI-1 – 4011 – circuito integrado CMOS
Q1 – TIP110 – transistor Darlington de potência
D1, D2 – 1N4002 – diodos de silício
S1, S2 – Interruptores simples
S3 – Interruptor de pressão
F1 – fusível de 500 mA
T1 – Transformador – ver texto
T – bobina
C1 – 2n2 – capacitor cerâmico ou poliéster
C2 – 1000 µF x 12 V – capacitor eletrolítico
R1 a R3 – 10 k Ω x 1/8 W – resistores – marrom, preto, laranja
P1 – 470 k Ω – potenciômetro
Diversos:
Placa de circuito impresso ou matriz de contatos, cabo de força, material para a bobina, fios, solda, etc.
