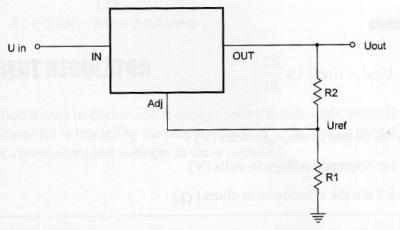

A configuração básica de um regulador de tensão de três terminais é mostrada na figura 1. Uin deve ser pelo menos 2 V a mais do que a tensão de entrada e R1 tem normalmente seu valor fixado pelo fabricante.
Fórmula 1
Tensão de saída:
Onde: Uout é a tensão de saída em volts (V)
Uref é a tensão de referência em volts (V)
R1 e R2 são as resistências em ohms ()
Idj é a corrente de ajuste em amperes (A)
Obs: a) para reguladores ajustáveis Uref é normalmente a tensão mínima de saída. Por exemplo, um CI de 1,2 a 33 V tem uma Uref de 1.2 ou 1.25 V (o diodo zener interno)
b) Nos casos práticos, o termo IdjxR2 é muito baixo quando comparado aos outros termos na fórmula, o que signfica que ele pode ser desconsiderado sem afetar os resultados práticos do projeto. Veja a próxima fórmula
Fórmula 2
Fórmula simplificada:
Onde: Uout é a tensão de saída emi volts (V)
Uref é a tensão de referência em volts (V)
R1 e R2 são as resistências ohms ()
Exemplo de Aplicação:
Calcule R2 ao utilizar o LM150 numa fonte de alimentação para uma tensão de saída de 12 V. R1 é de 240 ohms e Uref é 1,25 V.
Dados: Uout =12 V
Uref = 1.25 V
R1 = 240 ohms
R2 = ?
Usando a fórmula 2:
