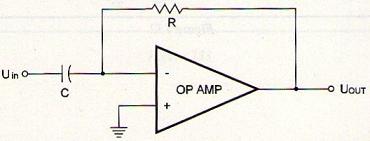

A diferenciação ou derivada é o processo utilizado para encontrar o valor instantâneo da taxa de variação de um sinal traçando-se uma linha tangente ao ponto de interesse no gráfico da função que representa o sinal. A figura 1 mostra o circuito básico de diferenciação utilizando um amplificador operacional.
Formula 1
Diferenciação:
Onde : Uout é o valor instantâneo da tensão de entrada em volts (V)
Uin é a tensão de entrada em volts (V)
R é a resistência em ohms (?)
C é a capacitância em farads (F)
