A configuração básica do amplificador operacional somador é mostrada na figura 1. A tensão de saída deste circuito é a soma algébrica das tensões aplicadas às entradas, multiplicada pelo ganho que é dado pela relação entre R2 e R1.
Fórmula 1
Amplificador somador:
Onde: Uout é a tensão de saída em volts (V)
U1, U2....Un são as tensões de entrada em volts (V)
R1, R2 são as resistências em ohms (?)
Exemplo de Aplicação:

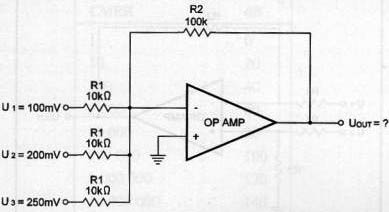

No amplificador somador da figura 2, R2 tem 100 k ohms, R1 tem 10 k ohms; Determine a tensão de saída quando as tensões de entrada forem U1 = 100 mV, U2 = - 200 mV e U3 = 250 mV.
Dados R2 = 100 k?
R1 = 10 k?
U1 = 100 mV
U2 = -200 mV
U3 = 250 mV
Uout = ?
Aplicando a fórmula 1:
mV = 1.5 V
