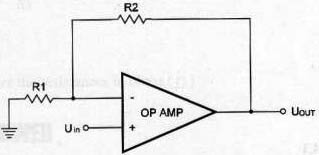

Na configuração não inversora, a fase do sinal de saída é a mesma do sinal de entrada. O ganho é determinado pela resistência de realimentação (feedback). O circuito básico de um amplificador neste tipo de aplicação é mostrado na figura 1. As seguintes fórmulas são utilizadas para determinar o ganho:
Fórmula 1
Ganho:
Onde: G é o ganho
R1 e R2 são resistências em ( ? )
Formula .2
Ganho de tensão:
Onde : Uout é a tensão de saída volts (V)
Uin é a tensão de entrada em volts (V)
R1 e R2 são as resistências em ohms ( ? )
Obs: A tensão de saída não pode ser maior que a tensão da fonte de alimentação.
Exemplo de aplicação:
No circuito da figura 1, R2 tem 100 k ohms e R1 tem 10 k ohms. Determine o ganho.
Dados: R1 = 10 k
R2 = 100 k
G = ?
Aplicando a fórmula.1
Obs:Fórmula extraída do livro Sourcebook for Electronic Formulas, and Tables de Newton C. Braga .
