Num oscilador Hartley a realimentação é feita pela bobina de carga L. Este tipo de circuito funciona até algumas dezenas de Megahertz. A frequência de um oscilador Hartley é dada pelo circuito ressonante LC como mostra a figura 1.

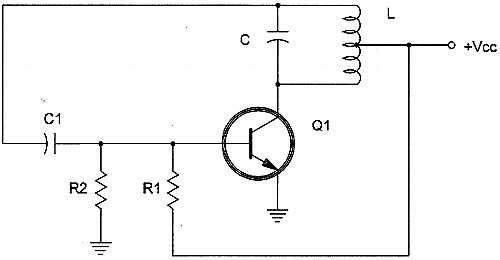

Figura 1 – Oscilador Hartley típico com transistor bipolar NPN.
Formula 1
Onde: F é a frequência em hertz (Hz)
L é a indutância em Henry (H)
C é a capacitância em Farads (F)
? é 3.1416
Obs: A fórmula é válida para outras configurações Hartley como as que fazem uso de transistores de efeito de campo. Veja em circuitos simulados (NE086) o circuito da figura 2 simulado.
Figura 2 – Oscilador Hartley simulado no Multisim.
