A figura 1 mostra a configuração básica de um oscilador de relaxação usando uma lâmpada neon. Este circuito é indicado para frequências de fração de hertz até alguns quilohertz e opera com tensões a partir de 80 V.
Uma lâmpada neon típica dispara com 70 V e com isso acende. Se a tensão for reduzida para algo em torno de 50 V a lâmpada apaga e deixa de conduzir a corrente. A fórmula seguinte é válida para estes parâmetros.

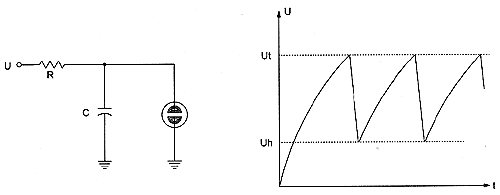

Figura 1 – Oscilador de relaxação com lâmpada neon e forma de onda do sinal produzido.
Formula 1
Período:
Onde T é o período em segundos (s)
C é a capacitância em Farads (F)
R é a resistência em ohms (?)
U é a tensão de alimentação em volts (V)
Ut é a tensão de disparo em volts (V) - 70 V typ.
Uh é a tensão de manutenção em volts (V) - 60 V typ.
Formula 2
Frequência:
Onde : f é a frequência em hertz (Hz)
C é a capacitância em Farads (F)
U é a tensão de alimentação em volts (V)
Ut é a tensão de disparo em volts (V)
Uh é a tensão de manutenção em volts (V)
O procedimento para uso da fórmula é o mesmo do oscilador de relaxação com transistor unijunção, descrito nesta seção.
