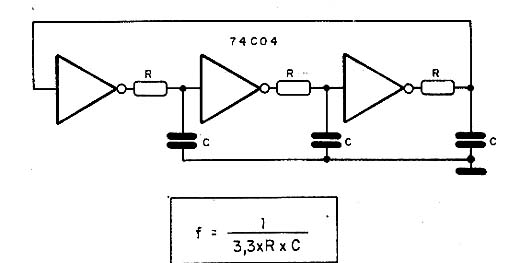

A frequência do oscilador CMOS de 3 inversores do tipo mostrada na figura é dada pelas fórmulas abaixo. Observe que R e C devem ter os mesmos valores. A frequência máxima deste oscilador depende da alimentação, chegando a alguns megahertz. Podem ser usados inversores feitos com portas NAND ou NOR como dos circuitos integrados 4011 e 4001.
Oscilador de Três Inversores (2)
