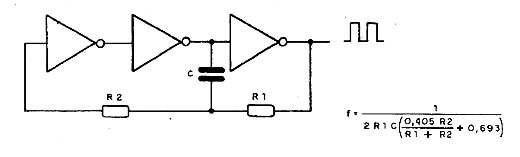

O cálculo da frequência aproximada de um oscilador CMOS de 3 inversores (que podem ser improvisados com as portas NAND ou NOR do 4001 ou 4011) é feito através da fórmula empírica abaixo. Esta fórmula dá boa precisão para frequências de alguns hertz até alguns megahertz com alimentação de 3 a 15 V do circuito integrado usado. R1 normalmente é bem menor que R2 para um correto funcionamento do circuito.
Oscilador CMOS de Três Portas
