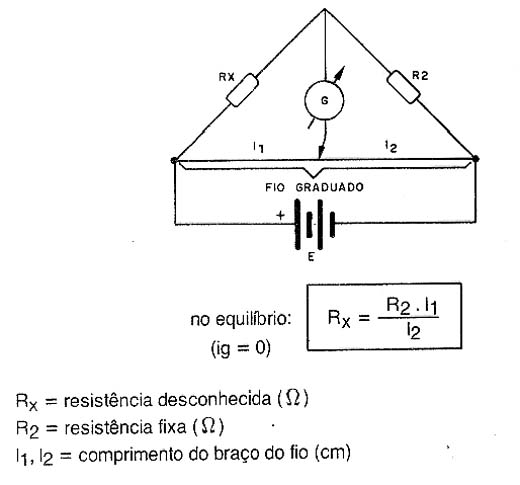

A ponte de fio, usada para medir pequenas resistências, é semelhante à Ponte de Wheatstone. A diferença está no fato de haver um cursor que corre sobre um fio de certa resistência (nicromo) calibrado diretamente em termos de resistência. A posição do cursor no fio graduado permite determinar a resistência Rx desconhecida, a qual também depende da referência dada por R2. Na figura abaixo temos o diagrama desta ponte e também a fórmula que permite determinar o valor de Rx no equilíbrio. O galvanômetro sensível deve ter características que permitam a operação com a tensão externa aplicada.
![Ponte de Fio Ponte de Fio](/images/stories/matematica/m0209_01.jpg)
Ponte de Fio
