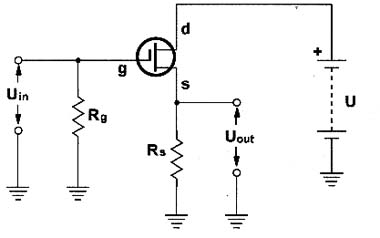

Na configuração mostrada na figura, o sinal é aplicado à comporta e retirado da fonte. As fórmulas dadas a seguir possibilitam o cálculo do ganho de tensão.
![JFET-MOSFET - Ganho e Impedância em dreno comum JFET-MOSFET - Ganho e Impedância em dreno comum](/images/stories/matematica/m0163_01.jpg)
JFET-MOSFET - Ganho e Impedância em dreno comum
Fórmula 1 (ganho)
![](/images/stories/matematica/m0163_02.png)
![](/images/stories/matematica/m0163_03.png)
Onde:
G é o ganho de tensão
Vout é a tensão de saída em volts (V)
Vin é a tensão de entrada em volts (V)
Gm é a transcondutância em siemens (s)
Rs é a resistência de fonte em ?
Fórmula 2 (Impedância de saída)
![](/images/stories/matematica/m0163_04.png)
Onde:
Rout é a impedância de saída em ?
Rs é a resistência de fonte em ?
Gm é a transcondutância em Siemens (S)
