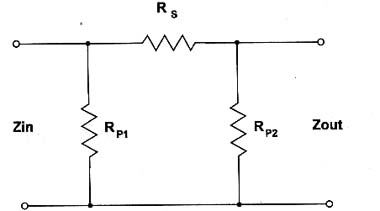

Neste tipo de atenuador, a impedância de entrada é sempre mais baixa do que a impedância de saída. As fórmulas seguintes servem para o cálculo dos elementos deste atenuador.
![](/images/stories/matematica/m0148_01.jpg)
Fórmula 1
![](/images/stories/matematica/m0148_02.png)
Onde:
Rs é a resistência em série em ?
Zin é a impedância de entrada em ?
N é o fator de atenuação
Zout é a impedância de saída em ?
Fórmula 2
![](/images/stories/matematica/m0148_03.png)
Onde:
Rp1 é a resistência em paralelo em ?
Rs é a resistência em série em ?
Zin é a impedância de entrada em ?
N é o fator de atenuação
Zout é a impedância de saída em ?
Fórmula 3
![](/images/stories/matematica/m0148_04.png)
Onde:
Rp2 é a resistência em paralelo em ?
Rs é a resistência em série em ?
N é o fator de atenuação
Zout é a impedância de saída em ?
