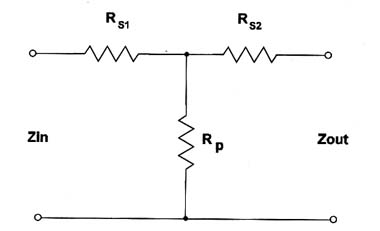

Num atenuador T desbalanceado, a impedância de entrada é menor do que a impedância de saída. As fórmulas seguintes possibilitam o cálculo dos componentes deste atenuador.
![](/images/stories/matematica/m0147_01.jpg)
Fórmula 1
![](/images/stories/matematica/m0147_02.png)
Onde:
N é o fator de atenuação entre a entrada e a saída em termos de tensão, corrente ou potência
Zout é a impedância de saída em ?
Zin é a impedância de entrada em ?
Rp é a resistência paralela em ?
Fórmula 2
![](/images/stories/matematica/m0147_03.png)
Onde:
Rs1 é a resistência em série em ?
Zin é a impedância de entrada em ?
N é o fator de atenuação
Rp é a resistência paralela
Fórmula 3
![](/images/stories/matematica/m0147_04.png)
Onde:
Rs2 é a resistência em série em ?
Zin é a impedância de entrada em ?
N é o fator de atenuação
Rp é a resistência paralela
