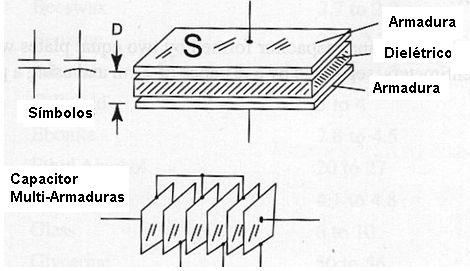

Um capacitor plano é formado por duas placas de metal paralelas e entre elas é colocado um isolante denominado dielétrico. A capacitância depende do tamanho das placas, da distância de separação entre elas e da natureza do dielétrico. As fórmulas seguintes permitem calcular a capacitância em função desses dados.
Fórmula 1
Onde:
C é a capacitância em picofarads (PF)
e é a constante dielétrica (ver almanaque)
S é a área da superfície ativa da menor placa (se forem diferentes) em centímetros quadrados
N é o número de placas
D é a distância entre as placas em centímetros
Fórmulas derivadas
Fórmula 2
Fórmula 3
