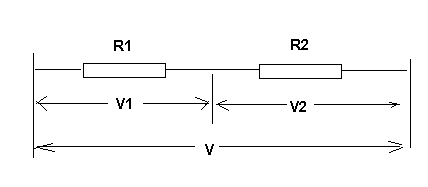

As fórmulas seguintes são validas para se calcular a tensão em dois resistores ligados em série, formando um divisor de tensão, conforme mostra a figura 1.
Fórmulas 1
(a)
(b)
Onde:
V é a tensão aplicada em volts
V1, V2 são as tensões sobre R1 e R2 em volts
R1, R2 são as resistências dos resistores do divisor em ohms
Exemplo de aplicação:
Calcular a tensão sobre o resistor de 30 ohms num divisor em que ele está em série com um resistor de 20 ohms e ambos são ligados a uma fonte de 10 V.
Dados:
R1 = 20 ohms
R2 = 30 ohms
V1 = 10 ohms
V2 = ?
Usando a fórmula (1b):
V2 = 10 x (30/(20 + 30))
V2 = 20 x 30/50
V2 = 4 volts
