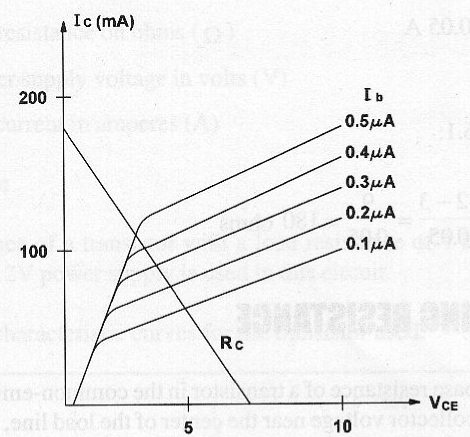

A resistência de carga de um transistor depende da tensão de alimentação, da tensão entre coletor e emissor e também da corrente que flui pelo coletor. A figura 1 mostra uma família típica de curvas características de um transistor. A fórmula seguinte é utilizada para calcular a resistência de carga.
Fórmula 1
Resistência de carga:
Onde : Rc é a resistência de carga em ohms (?)
Ub é a tensão de alimentação em volts (V)
Uce é a tensão entre coletor e emissor em volts (V)
Ic é a corrente de coletor em ampères (A)
Exemplo de Aplicação:
Um circuito com um transistor deve operar nas seguintes condições: tensão entre coletor e emissor = 3,0 V, corrente de coletor = 50 mA, tensão de alimentação = 12 V.
Dados: Uce = 3.0 V
Ic = 50 mA = 0.05 A
Ub = 12 V
Rc = ohms
