Fórmulas Usuais Para Base Comum (M074)

A figura 1 mostra a configuração básica onde Rg é a resistência interna do gerador e RL a resistência de carga.

Obs: O indice “b” com os parâmetros híbridos que indicam que eles são para a base comum foram suprimidos para tornar mais simples seu uso. Assim, em lugar de escrevermos h_21b escrevemos h₂₁.

Fórmula 1

Ganhom de corrente:

Onde:  As grandeza ssão definidas na tabela 1

RL é a resistência de carga em ohms (?)

Fórmula 2

Ganho de tensão:

Onde: GV é o ganho de tensão

Outras grandezas definidas na tabela 1

RL é a resistência de carga em ohms (?)

Fórmula 3

Resistência de entrada:

Onde  R_in é a resistência de entrada em ohms (?)

Outras grandezas dadas pela tabela 1

Fórmula 4

Resistência de saída:

Onde: R_out é a resistência de saída em ohms (?)

R_G é a resistência do gerador (?)

Outras grandezas dadas na tabela 1

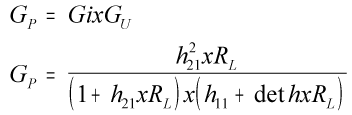

Fórmula 5

Ganho de potência:

Onde  G_p é o ganho de potência

G_i é o ganho de corrente

G_v é o ganho de tensão

R_L é a resistência de carga em ohms (?)

Outros parâmetros dados pela tabela 1.

Fórmulas derivadas:

Fórmula 6

Quando a impedância de entrada está casada com a  resistência de entrada (Ri = RG) a seguinte fórmula é dada para calcular o ganho de potência:

Onde: G_p é o ganho de potência

R_g é a resistência do gerador em ohms (?)

RL é a resistência de carga em ohms (?)

Outros parâmetros dados pela tabela 1.

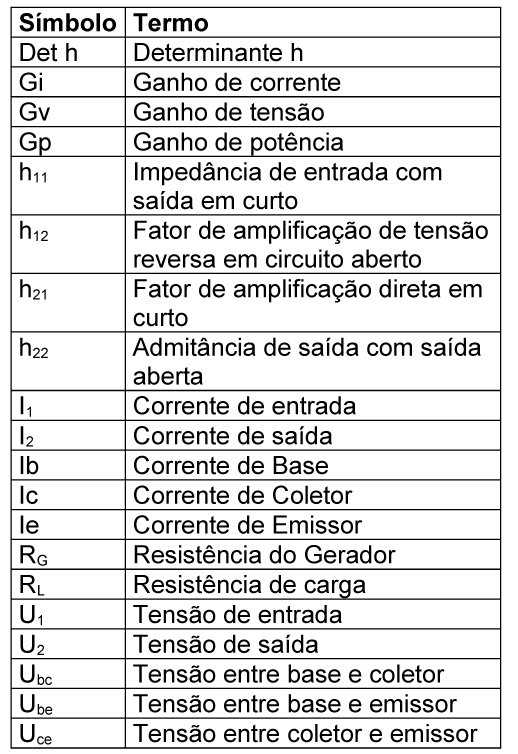

Tabela 1

Símbolos literais e abreviações para Transistores

(Aplicados às fórmulas de 1 a 6)
