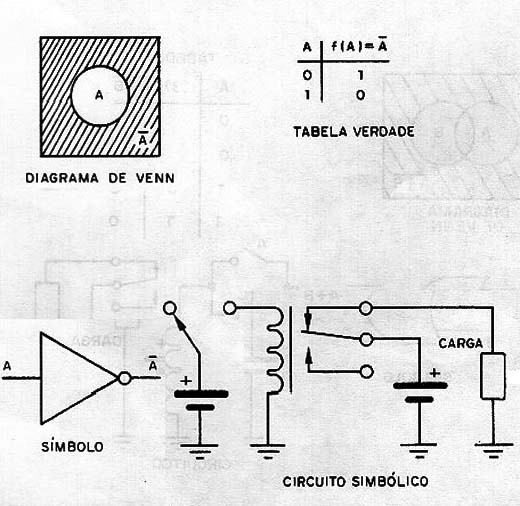

O nível lógico da saída de um inversor será o oposto ao da entrada. Na figura o diagrama de Venn, tabela verdade, símbolo e um circuito equivalente usando um relé.
Equação booleana:
Onde:
X é o nível lógico da saída
A é o nível lógico da entrada
O nível lógico da saída de um inversor será o oposto ao da entrada. Na figura o diagrama de Venn, tabela verdade, símbolo e um circuito equivalente usando um relé.
Equação booleana:
Onde:
X é o nível lógico da saída
A é o nível lógico da entrada
