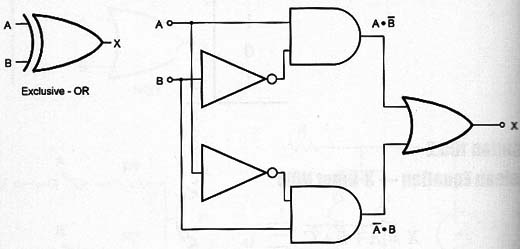

Na saída de uma função ou porta Exclusive OR ou OU Exclusivo, o nível lógico será alto se A ou B estiverem no nível alto. Se ambas as entradas estiverem no nível alto, a saída irá para o nível baixo. Na figura o símbolo e o circuito equivalente desta função.
![](/images/stories/matematica/m0174_0001.jpg)
Equação Booleana:
Onde:
X é o nível lógico da saída
A e B são os níveis lógicos da entrada
Tabela Verdade:
![](/images/stories/matematica/m0174_0003.jpg)
