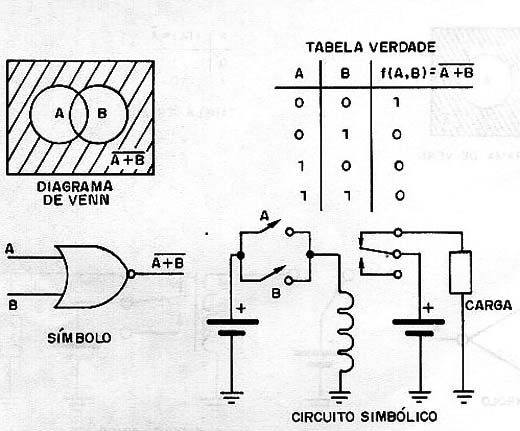

A saída de uma função NOR ou Não OU estará no nível alto somente se ambas entradas A e B, estiverem no nível baixo. A figura abaixo mostra o símbolo, circuito equivalente, diagrama de Venn e tabela-verdade para esta função. Observe que no circuito equivalente é usado um reloé para faqzer a negação.
Equação Booleana – Função de duas entradas:
Onde:
X é o nível lógico da saída (A+B)
A e B são os níveis lógicos das entradas
Equação Booleana – Função de três entradas:
Onde:
X é o nível lógico da saída
A, B e C são os níveis lógicos das entradas.

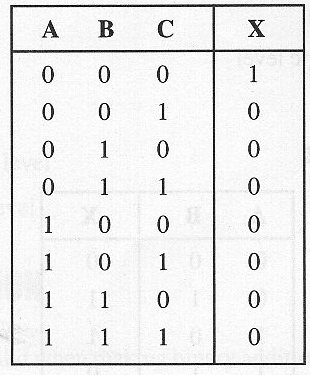

Tabela verdade para a função de 3 entradas:
