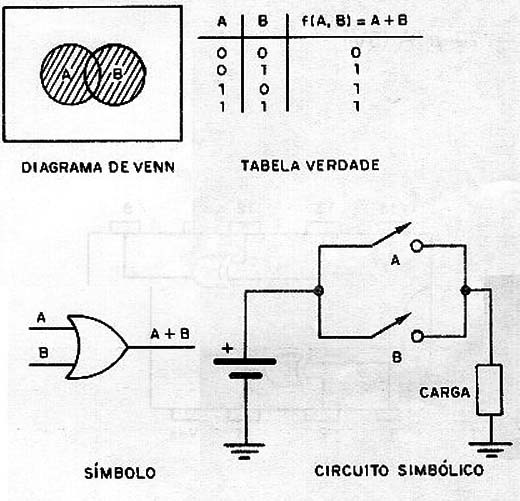

A saída de uma porta OU ou Função OU (OR) estar[a no nível alto quando uma ou ambas as entradas estiverem no nível alto. Na figura temos o símbolo, circuito equivalente, e diagrama de Venn para esta função.
Equação Booleana – Função de duas entradas
X = A + B
Equação Booleana – Função de três entradas:
X = A + B + C
Onde:
X ou A+B é o nível lógico da saída
A, B e C são os níveis lógicos das entradas.

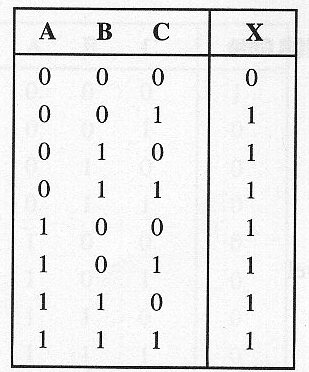

Tabela verdade para a função de 3 entradas:
