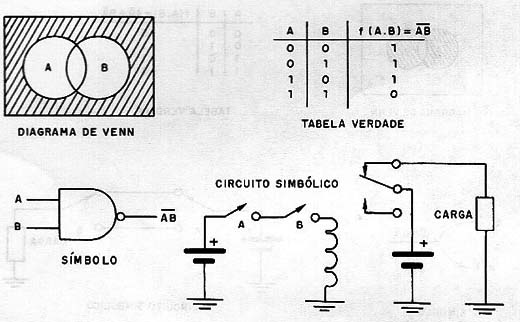

Nesta função, a saída será alta somente quando as entradas A e B simultaneamente não estiverem no nível alto. O símbolo, circuito equivalente, tabela verdade e diagrama de Venn são dados a seguir. Observe que a negação (Não OU) é obtida com a ajuda de um relé no circuito equivalente.
![](/images/stories/matematica/m0171_0001.jpg)
Equação Booleana – Função NAND de duas entradas:
![](/images/stories/matematica/m0171_0002.gif)
Onde:
X é o nível lógico da saída
A e B são os níveis lógicos das entradas.
Equação Booleana – Função NAND de três entradas:
![](/images/stories/matematica/m0171_0003.gif)
Onde:
A, B, C são os níveis lógicos das entradas
X é o nível lógico da saída:
Tabelas verdade para as duas funções:
a) Duas entradas
![](/images/stories/matematica/m0171_0004.jpg)

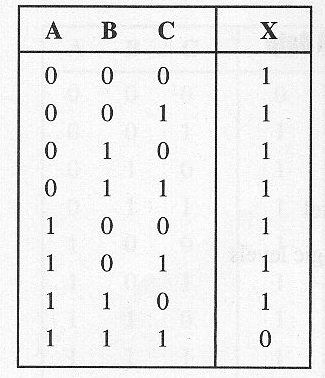

b) Três entradas
![](/images/stories/matematica/m0171_0005.jpg)
