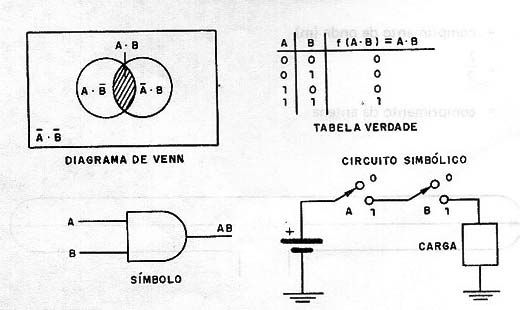

Para a função AND ou Função E (Porta AND ou Porta E), o nível de saída será alta somente se as entradas A e B estiverem no nível alto. A figura mostra o símbolo de uma função E. a representação de Venn e o circuito equivalente, além da tabela verdade para o caso de uma função de duas entradas.
Função Booleana – Porta AND de duas entradas:
X = A.B
Função Booleana – Porta AND de três entradas:
X = A.B.C

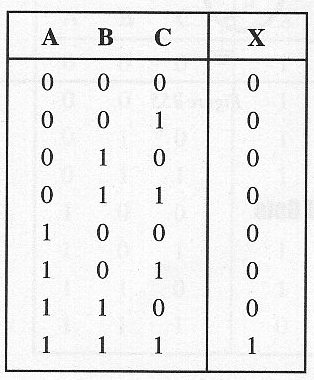

Tabela verdade para porta AND de 3 entradas:
