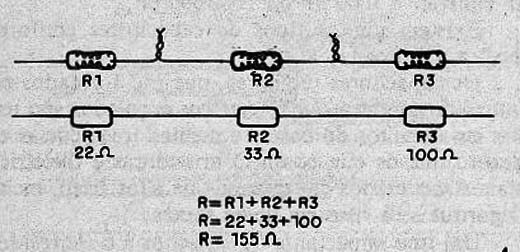

A resistência equivalente (R) a resistores ligados em série, conforme mostra a figura 1, é igual a soma dos resistores associados.
Figura 1
Fórmula 1
R = R1 + R2 + R3 + .... + Rn
Onde:
R é a resistência equivalente à associação em Ω
R1, R2, R3... Rn são as resistências associadas em Ω
Fórmulas Derivadas
Fórmula 2
Para n resistores de valores iguais:
R = n x R1
Onde:
R é a resistência equivalente em Ω
n é o número de resistores associados
R1 é o valor dos resistores associados em Ω
Propriedades importantes:
a) O maior resistor dissipa a maior potência
b) A corrente que flui por todos os resistores é a mesma
c) A resistência equivalente é maior do que o maior dos resistores associados
d) O maior resistor fica submetido à maior tensão.
