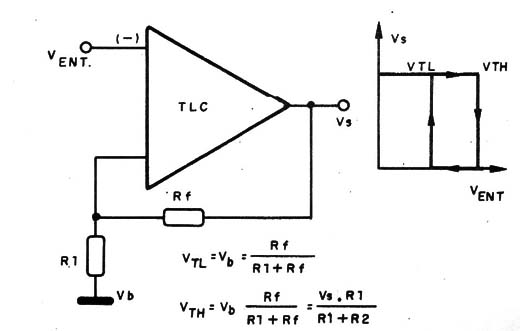

Damos a configuração básica de um Schmitt Trigger usando amplificadores operacionais LiNos (Texas Instruments). A fórmula que dá as características de histerese do circuito é mostrado junto ao diagrama assim como a curva de histerese. Para a operação simétrica a tensão em Vb deve ser metade da tensão de alimentação. Os integrados da série TLC podem ser usados neste tipo de circuito. Valores típicos para Rf são 100 kΩ
