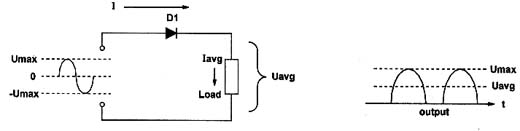

Este retificador utiliza um diodo fornecendo uma tensão DC pulsante que tem a mesma frequência da entrada AC (figura 1). As seguintes fórmulas são usadas para se calcular a corrente e a tensão em uma carga:
Fórmula 1
Tensão média:
Uavg =
Onde : Uavg é a tensão média sobre a carga em volts (V)
Umax é a tensão de pico ou tensão máxima em volts (V)
? é a constante 3,1416
Obs: a queda de tensão nos diodos ( da ordem de 0,2 V nos tipos de germânio e 0,6 C nos tipos de silício) não foi considerada nesta fórmula.
Formula 2
Corrente média:
Iavg =
Onde: Iavg é a corrente média através da carga em ampères (A)
Imax é o pico ou máximo da corrente AC de entrada em ampères (A)
? vale 3,1416
Exemplo de aplicação:
Determine a corrente média numa fonte de alimentação de meia onda onde a corrente retificada máxima é de 600 mA.
Dados: Imax = 600 mA
? = 3.14
Iavg = ?
Usando a fórmula 2:
Iavg = = 191.08 mA
Obs: Pode-se usar Imax em amperes, onbtendo-se Iavg em ampères.
