Este passarinho ou canarinho eletrônico imita o som de um pássaro, podendo servir para publicidade, sistemas de aviso e brinquedos. O circuito é muito simples e utiliza componentes baratos, até obtidos de sucatas.

Descrevemos um oscilador intermitente com apenas um transistor que imita o som de um passarinho.

Para maior realismo, alguns dos componentes podem ser alterados para compensar as diferenças que ocorrem em relação ao projeto original devido às tolerâncias.

O circuito pode ser alimentado por duas ou quatro pilhas pequenas e a reprodução do som é feita num pequeno alto-falante.

O que temos é um oscilador Hartley com um pequeno transformador de saída de rádio transistor o qual tem alguns componentes na realimentação que afetam o tipo de sinal produzido, dando o efeito de intermitência que caracteriza o canto de um pássaro.



Montagem

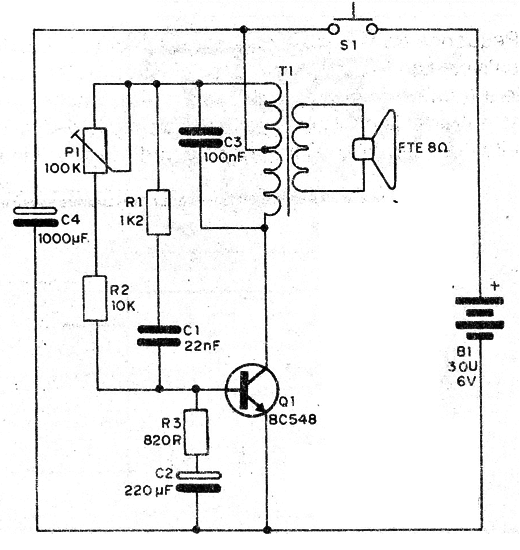

Na figura 1 temos o diagrama completo do canarinho ou passarinho eletrônico.



Figura 1 – Diagrama completo do aparelho
Figura 1 – Diagrama completo do aparelho

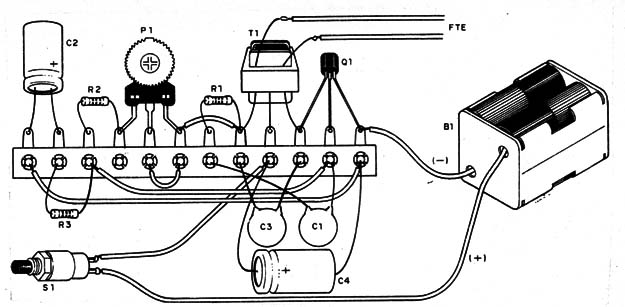

Podemos fazer uma montagem improvisada em ponte de terminais com a disposição de componentes mostrada na figura 2.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

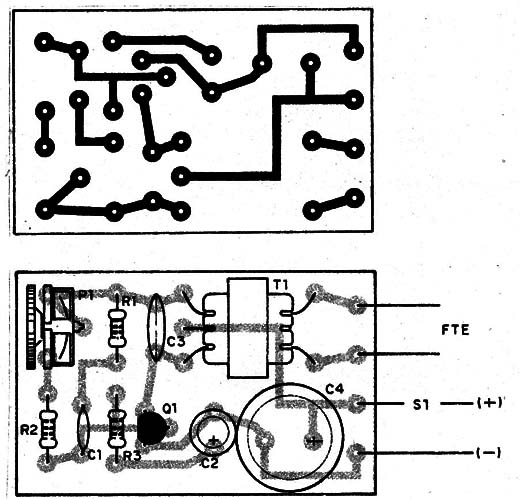

No entanto, para uma montagem mais elaborada, podemos usar uma placa de circuito impresso com a disposição de componentes mostrada na figura 3.



   Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



O transformador é o componente crítico da montagem, podendo ser aproveitado de um radinho transistorizado fora de uso.

Ele é o transformador ligado ao alto-falante que também pode ser aproveitado para o projeto.

Na montagem, observe a posição do transistor e a polaridade dos capacitores eletrolíticos que podem ser para 6 V ou mais.

Os resistores são de 1/8 W com qualquer tolerância.



Q1 – BC548 ou equivalente – transistor NPN de uso geral

T1 – Transformador de saída – ver texto

S1 – Interruptor simples

B1 – 3 ou 6 V – 2 ou 4 pilhas AAA ou AA

P1 – 100 k Ω – trimpot

R1 – 1k2 Ω – resistor – marrom, vermelho, vermelho

R2 – 10 k Ω – resistor – marrom, preto, laranja

R3 – 820 Ω – resistor – cinza, vermelho, marrom

C1 – 22 nF – capacitor cerâmico ou poliéster

C2 – 220 µF - capacitor eletrolítico

C3 – 100 nF – capacitor cerâmico ou poliéster

C4 – 1 000 µF – capacitor eletrolítico

FTE – 4 ou 8 Ω – alto-falante pequeno



Diversos:

Placa de circuito impresso ou ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
