Descrevemos dois circuitos que imitam uma risada, com a perfeição que depende apenas da escolha dos componentes eventual adaptação assim como dos ajustes. Os circuitos são alimentados por pilhas e incluem um pequeno alto-falante para reprodução.
Os dois circuitos que descrevemos produzem o som semelhante ao de uma risada ou gargalhada, reproduzido num pequeno alto-falante.
Podemos usar em brinquedos ou ainda num sistema de publicidade para atrair a atenção de clientes, num corredor de mercado, por exemplo.
O circuito pode ser adaptado para ser acionado por um relé de passagem ou aproximação.
A configuração utilizada consiste num oscilador de relaxação que tem sua frequência alterada pela descarga de um capacitor, num padrão semelhante ao de uma risada.
Este sinal controla um oscilador de áudio que produz o efeito final.
Numa das versões utilizamos um circuito integrado 555 e na outra um oscilador com dois transistores.
O sinal na primeira precisa de uma amplificação adicional por um transistor e na segunda é aplicado diretamente ao alto-falante.
Montagem

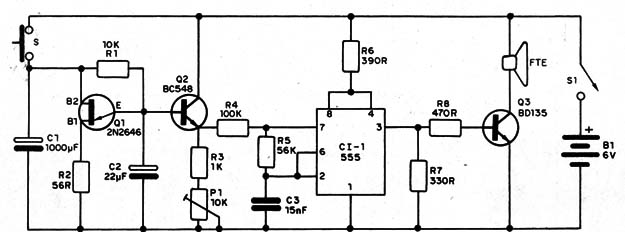

Na figura 1 temos o primeiro circuito, com transistores e o 555.

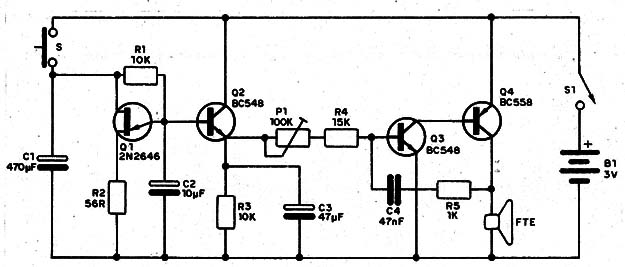

A segunda versão é mostrada na figura 2.

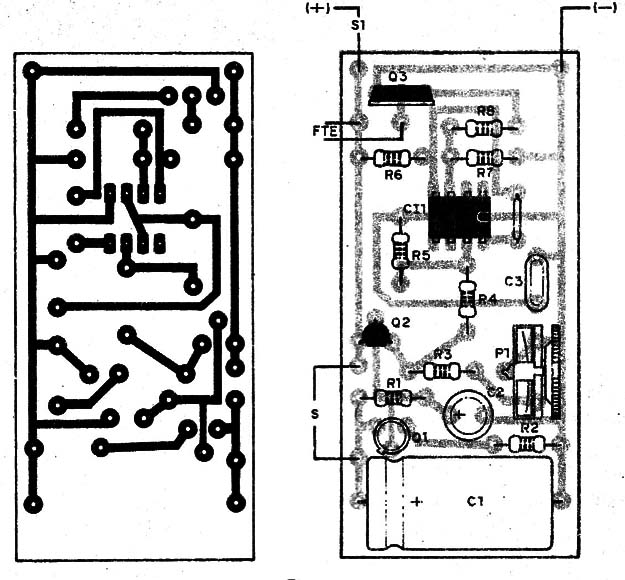

A placa de circuito impresso para a segunda versão é mostrada na figura 3.
Nas duas versões observe as posições de transistores e circuitos integrados e a polaridade dos capacitores eletrolíticos.
Os resistores são de 1/8 W com qualquer tolerância e os demais componentes de acordo com a lista de materiais.
Versão 1
CI-1 – 555 – circuito integrado
Q1 – 2N2646 – transistor unijunção
Q2 – BC548 – transistor NPN de uso geral
Q3 – BD135 – transistor NPN de média potência
S – Interruptor de pressão NA
FTE – 4 ou 8 Ω – alto-falante
S1 – Interruptor simples
B1 – 6 ou 9 V – pilhas, fonte ou bateria
P1 -10 k Ω – trimpot
R1 – 10 k Ω – resistor – marrom, preto, laranja
R2 - 56 Ω – resistor – verde, azul, preto
R3 – 1 kΩ – resistor – marrom, preto, vermelho
R4 – 100 kΩ – resistor – marrom, preto, amarelo
R5 - 56 kΩ – resistor – verde, azul, laranja
R6 – 390 Ω – resistor – laranja, branco, marrom
R7 – 330 Ω – resistor – laranja, laranja, marrom
R8 – 470 Ω – resistor – amarelo, violeta, marrom
C1 - 1 000 µF – capacitor eletrolítico
C2 – 22 µF – capacitor eletrolítico
C3 – 15 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
Versão 2
Q1 – 2N2646- transistor unijunção
Q2, Q3 – BC548 – transistores NPN de uso geral
Q4 – BC558 – transistor PNP de uso geral
FTE- 4 ou 8 Ω – alto-falante
B1 – 6 ou 9 V – bateria ou pilhas
S1 – Interruptor simples
S – Interruptor de pressão NA
P1 – 100 k Ω – trimpot
R1, R3, R4 – 10 k Ω – resistores – marrom, preto, laranja
R2 – 56 Ω – resistor – verde, azul, preto
R5 – 1 k Ω – resistor – marrom, preto, vermelho
C1 – 470 µF – capacitor eletrolítico
C2 – 10 µF – capacitor eletrolítico
C3 – 47 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
