A corrente de carga deste circuito é controlada pela temperatura dos acumuladores, o que é muito importante para se garantir sua integridade e prolongar sua vida útil. Os sensores são termopares com as características indicadas no diagrama. A bateria de Nicad é de 10 V com 1,2Ah, mas alterações nos componentes podem ser feitas no sentido de se carregar baterias com outras características.
A fonte de alimentação é simétrica de 15+15 V, mas o ramo positivo da fonte (+15 V) é que deve ser de maior capacidade de corrente, pois fornece a carga para a bateria.

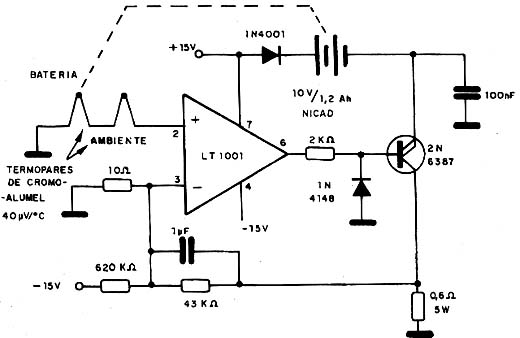

Carregador de bateria Nicad termicamente controlado.
