A finalidade do dado a seguir é possibilitar a transmissão local (interna) de um programa de rádio, gravações, ou mesmo avisos que podem ser recebidos em sua casa em um pequeno rádio AM. Trata-se, pois de uma espécie de LINK de som com pequeno alcance. Usando componentes comuns ele tem um alcance de algumas dezenas de metros, em condições favoráveis.
Basta ligar este transmissor na saída de um cd-player, computador ou toca-discos e a música executada pode ser ouvida em qualquer ponto da casa.
Acoplado ao alarme, por exemplo, ele pode interromper a programação em caso de disparo e emitir um som de sirene que o leitor ouvirá em seu rádio portátil.
Acoplado à campainha ele o avisará de alguém na entrada, com a interrupção do programa e a reprodução do toque em seu rádio.
FUNCIONAMENTO
Na figura 1 temos o esquema completo do transmissor.
O que temos é um transmissor com um transistor único, de boa potência, operando em frequência livre da faixa de ondas médias, entre 550 e 1600 KHz.
A modulação pode ser feita com a ligação na saída de qualquer aparelho de som, e é controlada pelo simples ajuste de volume.
A alimentação vem da rede de energia, e como antena podemos usar um fio longo e até aproveitar a rede de energia.
O alcance da ordem de algumas dezenas de metros mantém o programa dentro de sua casa.
MONTAGEM

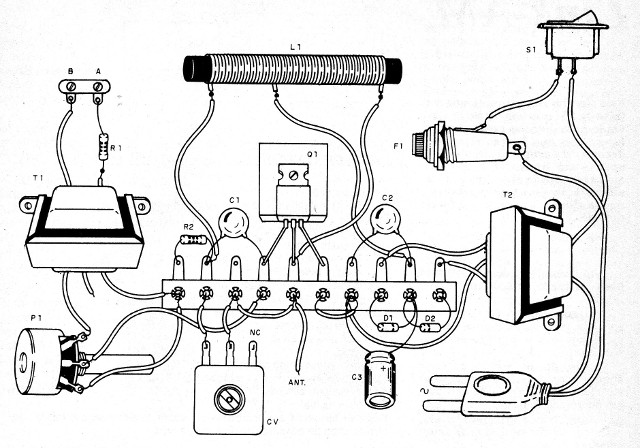

Os componentes podem ser montados com base em uma ponte de terminais, conforme mostra a figura 2.
O transistor de potência precisa de um radiador de calor. A bobina L1 é formada por 40+40 espiras de fio esmaltado 28 ou 30 AWG em um bastão de ferrite de 1 cm de diâmetro e de 10 a 20 cm de comprimento.
Essa bobina também pode ser enrolada com fio telefônico rígido (par trançado).
CV é um pequeno capacitor variável de rádio transistorizado de 120 pF a 300 pF.
C1 e C2 são capacitores cerâmicos e C3 é um eletrolítico com tensão de trabalho de 25 V ou mais.
Os resistores são de 1/8 W ou mais, com qualquer tolerância.
O transformador T2 tem enrolamento primário conforme a rede de energia e secundário de 12+12 V com 1A de corrente pelo menos.
O transformador T1 de modulação é um transformador com secundário de 6+6 V e corrente de 250 mA ou mais.
Pode também ser usado um transformador de áudio obtido de qualquer aparelho transistorizado fora de uso.
R1 depende do amplificador ou outra fonte de sinal usada na modulação, conforme a seguinte tabela:
| Potência | R1 |
| Até 2 W | 10 ohms x ½ W |
| 2 a 10 W | 33 ohms x 1 W |
| 10 a 20 W | 47 ohms x 1 W |
| 20 a 50 W | 100 ohms x 1 W |
PROVA E USO
Para ajustar o aparelho, ligue na entrada de áudio a saída de um gravador, computador ou outra fonte de som. Ligue nas proximidades um radio de ondas médias sintonizado numa frequência livre entre 600 e 900 kHz.
Ajuste CV para captar o sinal do transmissor e o volume de som para que o sinal saia puro.
A antena pode ser um pedaço de fio encapado de 2 a 6 metros e a ligação à terra pode ser feita no neutro da tomada ou numa barra de metal enterrada (barra de terra).
Q1 – TIP31 – transistor NPN de potência
D1, D2 – 1N4002 – diodos retificadores
R1 – ver texto (tabela)
R2 – 2k2 ohms – resistor – vermelho, vermelho, vermelho
P1 – 10 k ohms – potenciômetro
C1 – 22 nF – capacitor cerâmico
C2 – 100 nF – capacitor cerâmico
C3 – 1 500 uF pu 2 200 uF – capacitor eletrolítico
CV – capacitor variável – ver texto
T1, T2 – transformadores – ver texto
S1 – Interruptor simples
F1 – 1 A – fusível
Diversos:
Ponte de terminais, cabo de força, caixa para montagem, bastão de ferrite, suporte para o fusível, fios, solda, etc.
