Descrevemos uma montagem digital didática bastante procurada que é um dado eletrônico TTL onde LEDs estão dispostos na face segundo o padrão de um dado verdadeiro.

Descrevemos uma montagem TTL simples alimentada por 4 pilhas pequenas que imita um dado comum e que sorteia de modo aleatório um valor entre 1 e 6.

O circuito se baseia num contador até 6 com um 7490 e num circuito driver decodificador com inversores 7405.

Para a alimentação de 5 V a partir de 6 V de 4 pilhas comuns usamos um redutor simples com um resistor e um diodo zener.





Montagem

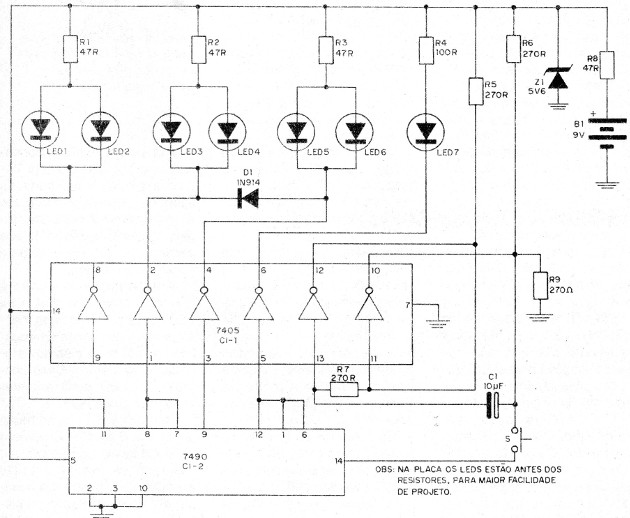

Na figura 1 temos o diagrama completo do dado eletrônico TTL.



   Figura 1 – Diagrama do dado eletrônico
Figura 1 – Diagrama do dado eletrônico

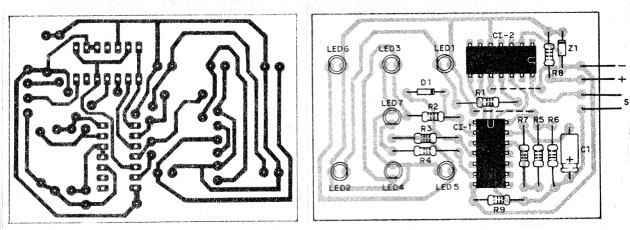

A montagem pode ser feita na placa de circuito impresso mostrada na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Observe que os LEDs estão colocados na mesma disposição de face de um dado comum.

Para a montagem, observe as posições dos circuitos integrados e a polaridade de diodos e LEDs.

Os resistores são todos de 1/8 W com qualquer tolerância e o capacitor eletrolítico para 6 V ou mais.

Para usar, aperte e solte o interruptor de pressão.

Cada vez que isso for feito, um número será sorteado.



CI-1 – 7405 – circuito integrado TTL

CI-2 – 7490 – circuito integrado TTL

LED1 a LED7 – LEDs vermelhos comuns

D1 – 1N4148 – diodo de uso geral

Z1 – Zener de 5V6 x 400 mW

R1, R2, R3 - 47 ohms – resistores – amarelo, violeta, preto

R4 – 100 ohms – resistor – marrom, preto, marrom

C1 – 10 uF – capacitor eletrolítico

B1 – 6 V – 4 pilhas comuns

S1 – Interruptor de pressão NA

Diversos:

Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
