Este circuito de baixo consumo é ideal para proteger residências e prédios comerciais, pois pode ser ativado por diversos sensores colocados em locais diferentes.

O circuito tem um comportamento biestável conforme mostra a figura 1.

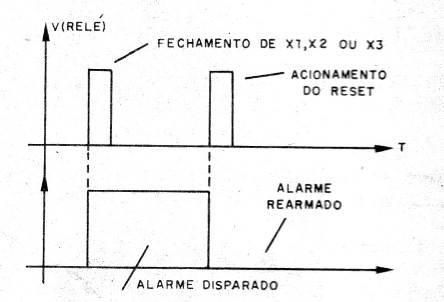

   Figura 1 – Comportamento do alarme
Figura 1 – Comportamento do alarme



Assim, quando qualquer sensor é ativado o relé fecha seus contatos, podendo ser rearmado por um interruptor oculto.

O sistema inclui o uso de sensores NA que podem ser micro-switches ou reed-switches.



Montagem

Começamos por dar na figura 2 uma pequena fonte de alimentação para o circuito.

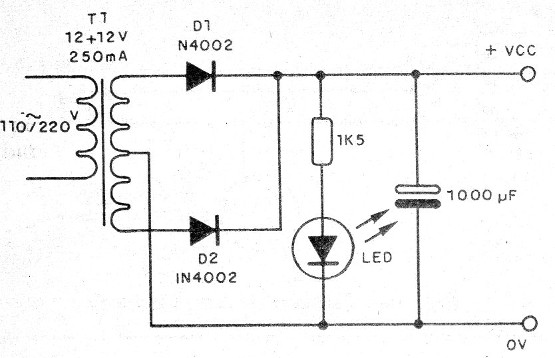

    Figura 2 – Fonte de alimentação para o alarme
Figura 2 – Fonte de alimentação para o alarme



O transformador tem secundário de 12 V com corrente de 250 a 500 mA e o eletrolítico é para 25 V.

Na figura 3 temos o diagrama completo do alarme.

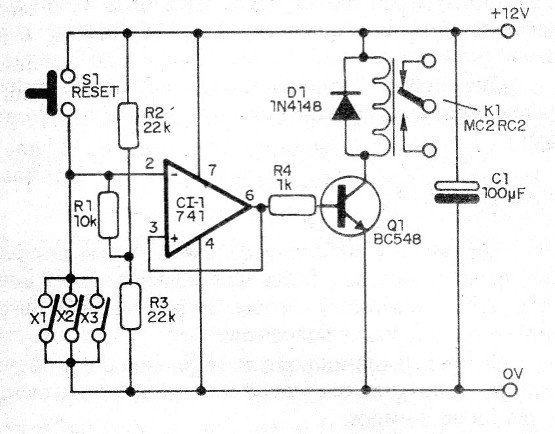

   Figura 3 – Diagrama completo do alarme
Figura 3 – Diagrama completo do alarme



A montagem pode ser feita com base numa placa de circuito impresso com o padrão mostrado na figura 4.

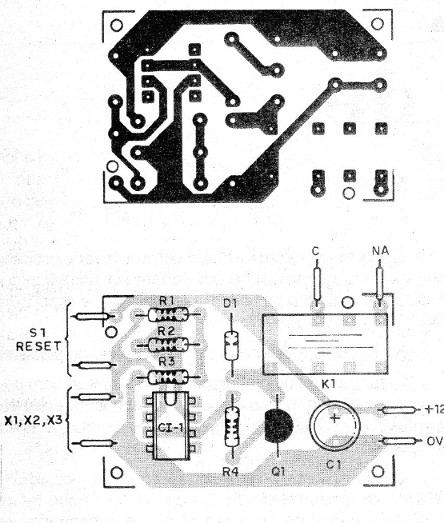

   Figura 4 – Placa de circuito impresso para a montagem
Figura 4 – Placa de circuito impresso para a montagem



Na montagem, observe a posição do circuito integrado e do transistor, assim como a polaridade do diodo e do capacitor eletrolítico.

O capacitor é para 16 V ou mais e os resistores são de1/8 W com qualquer tolerância.

Para instalar, existem diversos tipos de sensores que podem ser utilizados com este alarme.

Os sensores devem ser do tipo NA (normalmente abertos) e as configurações dependem do que se deseja proteger.

Na figura 5, por exemplo, temos um sensor de pressão colocado sob um capacho, o qual dispara com o peso de uma pessoa.

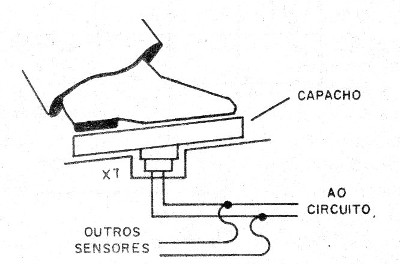

   Figura 5 – Sensor de peso
Figura 5 – Sensor de peso



Outra possibilidade é mostrada na figura 6 em que temos um sensor com reed-switch que dispara quando uma janela é aberta.

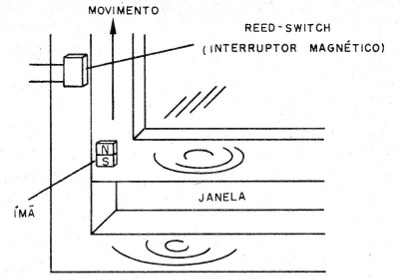

   Figura 6 - Sensor com reed-switch para janela
Figura 6 - Sensor com reed-switch para janela



Os fios de conexão ao circuito podem ser bem finos neste sistema, já que a corrente circulante é muito pequena.

Na figura 7 temos um sensor de movimento feito com um peso e uma argola de fio descascado.

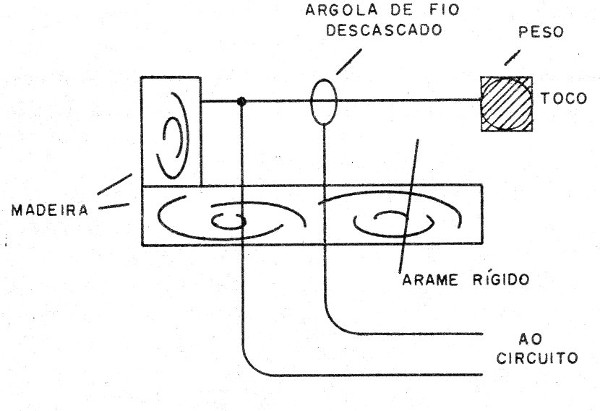

   Figura 7 – Alarme de pêndulo
Figura 7 – Alarme de pêndulo



Qualquer balanço do pêndulo fará com que o alarme dispare.

Completamos com o modo de ligação de uma cigarra ou campainha externa alimentada pela rede de energia, mostrado na figura 8.

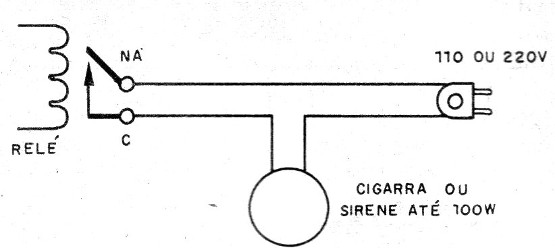

Figura 8 – Ligação de uma cigarra
Figura 8 – Ligação de uma cigarra







CI-1 – 741 – circuito integrado

Q1 – BC548 – transistor NPN de uso geral

D1 – 1N4148 – diodo de uso geral

K1 – Relé de 12 V x 50 mA com base DIL

S1 – Interruptor de pressão NA

C1 – 100 uF – capacitor eletrolítico

X1 a X3 – sensores – ver texto

R1 – 10 k ohms – resistor – marrom, preto, laranja

R2, R3 – 22 k ohms – resistores – vermelho, vermelho, laranja

R4 – 1 k ohms – resistor – marrom, preto, vermelho



Diversos:

Material para a fonte, placa de circuito impresso, material para os sensores, fios, solda, etc.
