Com este simples circuito é possível fazer com que uma pequena lâmpada fluorescente pisque ao ritmo do som de um amplificador, ou mesmo do som ambiente usando um microfone na entrada. O circuito opera com lâmpadas de 3 a 15 W.
A finalidade deste circuito é usar um pequeno amplificador de áudio para excitar um transformador com um sinal de áudio, elevando sua tensão a ponto de poder excitar uma pequena lâmpada fluorescente.
O circuito original utiliza um TBA810 que não é um circuito integrado muito comum atualmente, mas ele pode ser alterado para operar com outros amplificadores, como o TDA2002 que, além de mais potente, pode ser encontrado com mais facilidade.
É claro que, neste caso, circuito e placa de circuito impresso serão outros.
A fonte de alimentação, para os dois casos deve fornecer uma corrente de pelo menos 2 A.
Como Funciona
Para gerar a alta tensão capaz de excitar uma lâmpada fluorescente comum sinal de áudio optamos por uma solução pouco comum.

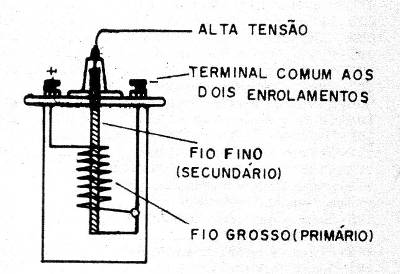

Usamos uma bobina de ignição de carro ou moto que tem um enrolamento de baixa impedância e um de alta, conforme mostra a figura 1.
Desta forma, aplicando um sinal de áudio de boa potência no enrolamento primário, obtemos no secundário uma alta tensão com mesma forma de onda, capaz de excitar uma lâmpada fluorescente.
A potência não será total da lâmpada, mas sim do pequeno amplificador usado no caso.
O único ajuste que o circuito tem é da excitação, feito no potenciômetro de volume de acordo com a intensidade do sinal de áudio.
Montagem

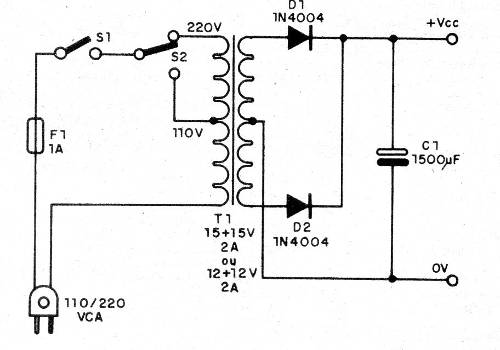

Na figura 2 temos a fonte de alimentação para o circuito.

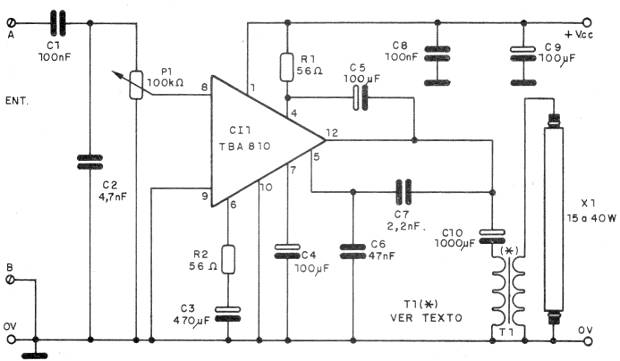

O circuito do sistema, sem a fonte é mostrado na figura 3.

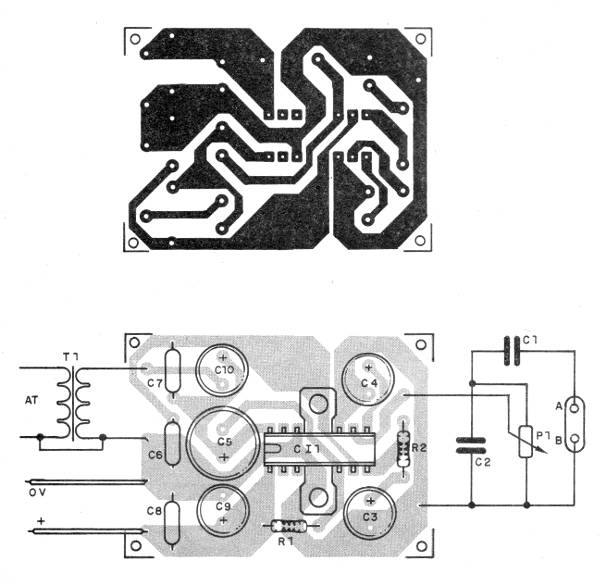

A montagem pode ser feita numa placa de circuito impresso, conforme mostra a figura 4.
O circuito integrado deverá ter um dissipador de calor, e na sua montagem observe sua posição.
Os resistores são de1/8 W e os capacitores de acordo com o especificado na lista de materiais.
O sinal de áudio para a excitação é tirado da saída do amplificador com o qual o sistema vai operar.
Pode ser ligado na sua entrada um microfone, para operação sem fio.

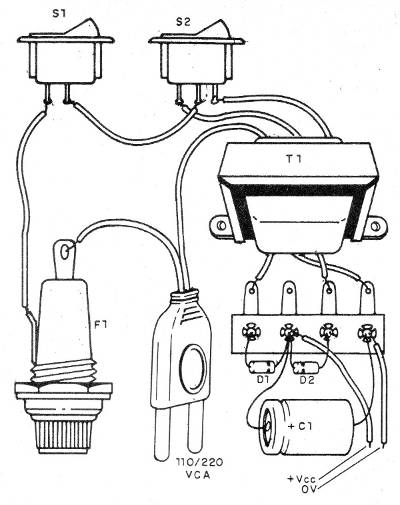

Na figura 5 temos a montagem da fonte numa ponte de terminais.

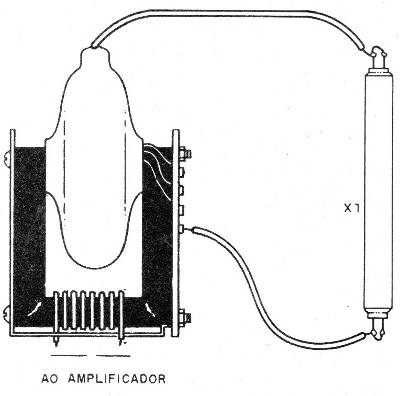

Um flyback de televisor antigo com o núcleo descoberto pode ser utilizado em lugar da bobina de ignição, sendo ligado conforme mostra a figura 6.
A bobina que vai ao amplificador é formada por 10 a 15 espiras de fio comum.

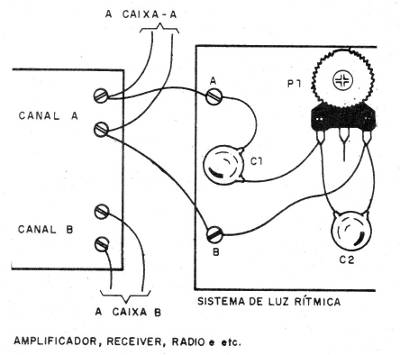

Na figura 7 temos o modo de se fazer a instalação do aparelho.
Prova e Uso
Para testar, basta ligar o circuito à saída do amplificador e ajustar P1 para que a lâmpada pisque ao ritmo da música.
Para usar, sempre que alterar o volume do amplificador original, será preciso ajustar novamente o controle de entrada deste circuito.
C2 pode ser alterado para que o sistema responda mais aos sons agudos ou graves.
CI-1 TBA810 – circuito integrado
T1 – Bobina de ignição – ver texto
X1 – lâmpada fluorescente
P1 – 100 k ohms – potenciômetro
R1, R2 – 56 ohms x 1/8 W – resistores – verde, azul, preto
C1 – 100 nF – cerâmico ou poliéster
C2 – 4,7 nF – cerâmico ou poliéster
C3 – 470 uF x 6 V – eletrolítico
C4, C6, C9 – 100 uF x 25 V – eletrolítico
C5 – 47 nF – cerâmico ou poliéster
C7 – 2,2 nF – cerâmico ou poliéster
C8 – 100 nF – cerâmico
C10 – 1 000 uF x 25 V – eletrolítico
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
