Esta potente sirene emite um som intermitente muito agudo que perturba pessoas, podendo servir como base para alarmes e sistemas de segurança. O circuito pode ser alimentado por bateria ou fonte.
Este circuito produz som na faixa alta dos agudos entre 12 000 e 15 000 Hz, com uma intensidade suficientemente elevada para torná-lo bastante desagradável aos ouvidos.
Dentre as aplicações temos os circuitos de pânico que, ao serem acionados fazem com que as pessoas desejem deixar o local rapidamente.
Outras aplicações incluem sistemas de alarmes e de aviso.
O circuito pode ser alimentado por tensões de 6 a 12 V proveniente de fonte ou bateria.
Com maior tensão, a potência de saída é maior.
Como Funciona
Por base, o circuito emprega dois osciladores com portas NAND de circuitos integrados 4093.
Temos então dois osciladores, um de baixa frequência que determina a modulação e outro de alta frequência que determina o som agudo ajustado em P1.

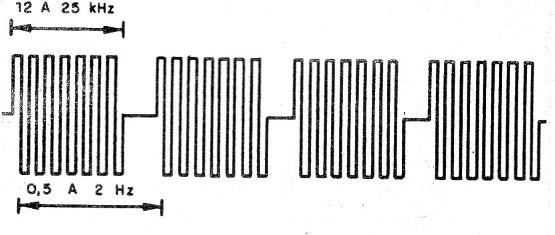

Na figura 1 temos o sinal modulado produzido por este circuito.
Para obter este sinal, os sinais dos dois osciladores anteriores são aplicados a uma porta que os combina e os aplica à base de um transistor de potência.
Este transistor tem então como carga em seu emissor um tweeter piezoelétrico que tem uma excelente resposta aos sons agudos.
Montagem

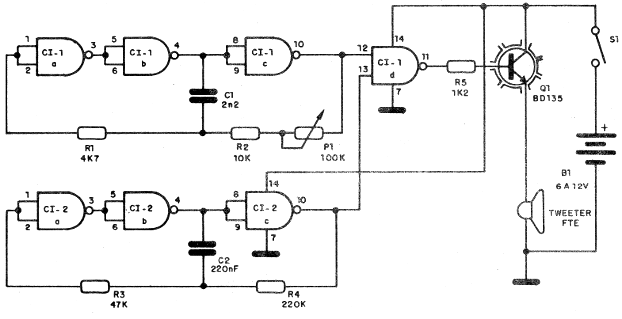

Na figura 2 temos o diagrama completo de nosso emissor de agudos.

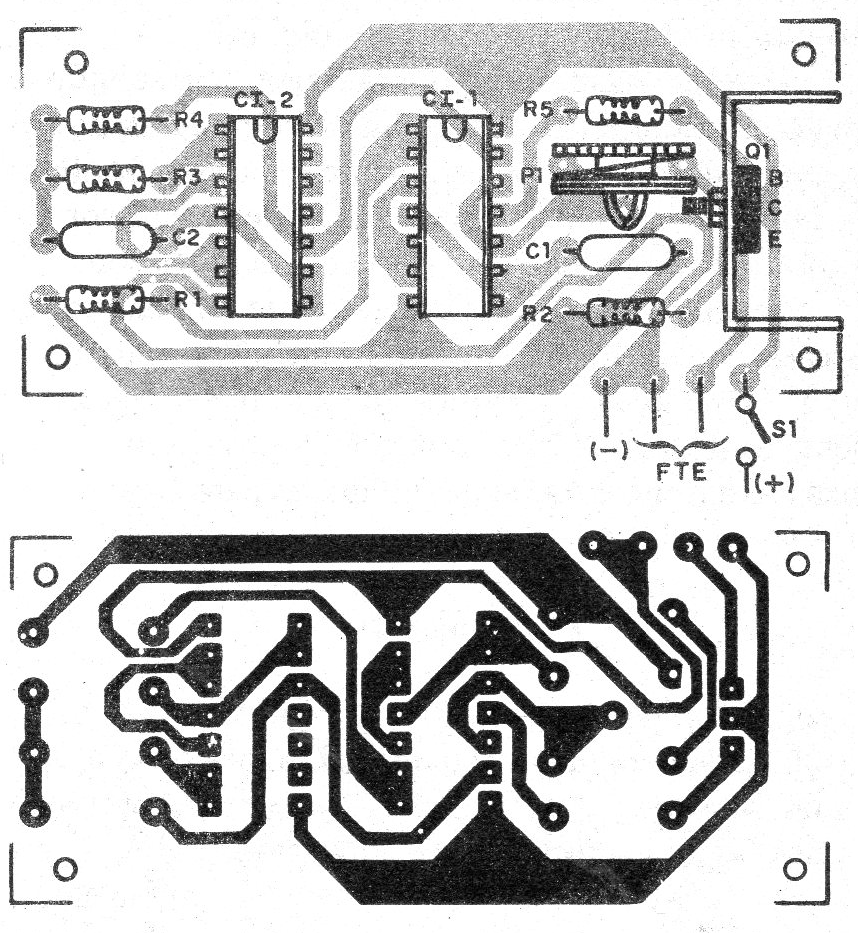

A placa de circuito impresso para a montagem é mostrada na figura 3.
Na montagem, observe as posições dos circuitos integrados e do transistor de potência.
O transistor deve ser dotado de um bom dissipador de calor.
Os resistores são de 1/8 W e a alimentação deve vir de bateria ou fonte com pelo menos 800 mA.
CI-1, CI-2 – 4011 – circuitos integrados CMOS
Q1 – BD135 – transistor NPN de potência
FTE – 4 ou 8 ohms – tweeter piezoelétrico
S1 – Interruptor simples
B1 – 6 a 12 V – bateria ou fonte
P1 – 100 k ohms – trimpot
R1 – 4k7 ohms - resistor - amarelo, violeta, vermelho
R2 – 10 k ohms – resistor – marrom, preto, laranja
R3 – 47 k ohms – resistor – amarelo, violeta, laranja
R4 – 220 k ohms – resistor – vermelho, vermelho, amarelo
R5 – 1k2 ohms – resistor – marrom, vermelho, vermelho
C1 – 2n2 – capacitor cerâmico ou poliéster
C2 – 220 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, fios, solda, etc.
