Relé sônico ou Vox é um circuito que aciona algum equipamento a partir do som captado em sua entrada ou mesmo de vibrações captadas por um sensor. Podemos usá-lo em automatismos, alarmes e outras aplicações interessantes.
O relé sônico apresentado é temporizado, incluindo um monoestável que aciona um relé por um tempo que podemos ajustar entre alguns segundos a vários minutos.
O circuito de entrada é muito sensível, podendo disparar com sons de pequeníssima intensidade.
Numa loja, o sensor pode ser fixado à vitrine e se houver tentativa de quebra com uma batida, o som disparará o sistema de alarme.
Também podemos usá-lo para ligar um eletrodoméstico a partir de palmas ou de um comando de voz.
Utilizamos componentes de baixo custo e fácil obtenção e a alimentação pode ser feita tanto por pilhas como por fonte.
Como Funciona
Os sinais captados por um microfone ou transdutor são levados a um amplificador operacional cujo ganho é ajustado em P2.
P1 serve para ajustar o ponto de funcionamento e C3 limita a resposta de frequência evitando que o circuito dispare com ruídos agudos.
O sinal do amplificador operacional é aplicado através do diodo D1 ao terminal de disparo de um 555 ligado na configuração monoestável.
Uma vez disparado na presença de sinal o 555 tem sua saída mantida no nível alto por um tempo que depende de C1 e do ajuste do potenciômetro P3.
Este tempo pode variar entre alguns segundos até mais de 15 minutos, dependendo da aplicação.
O sinal no nível alto da saída do 555 satura o transistor Q1 de modo que ele mantém o relé disparado pelo tempo ajustado.
Montagem

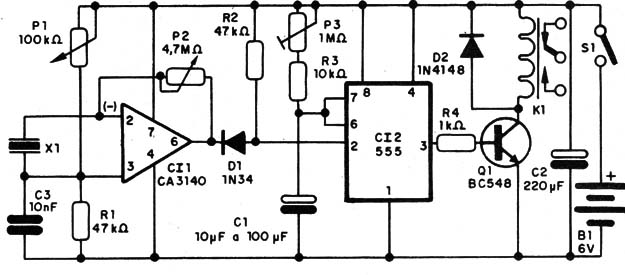

Na figura 1 temos então o diagrama completo do aparelho.
![Figura 1 – Diagrama completo do relé sônico
Figura 1 – Diagrama completo do relé sônico](/images/stories/artigos2017/art1557_0001.jpg)

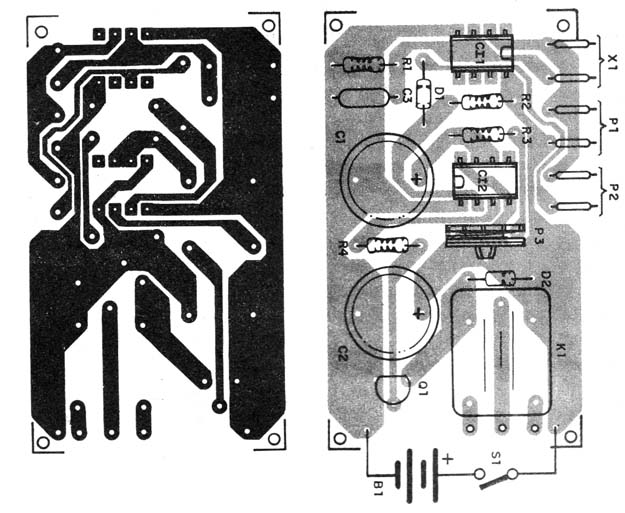

A montagem poderá ser feita numa placa de circuito impresso com o padrão mostrado na figura 2.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/artigos2017/art1557_0002.jpg)
Na montagem, observe com cuidado as posições dos circuitos integrados e transistores.
Observe também a polaridade dos diodos.
O relé pode ser com base DIL ou de outro tipo com 100 mA de corrente de bobina, caso em que a placa deve ser alterada.

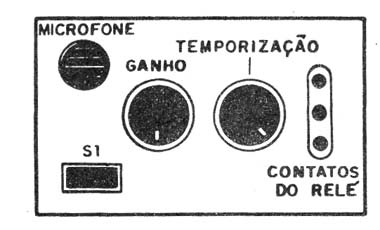

Na figura 3 temos uma sugestão de montagem, para o caso de um microfone embutido.
![Figura 3 – Sugestão de montagem
Figura 3 – Sugestão de montagem](/images/stories/artigos2017/art1557_0003.jpg)
Para o caso de um alarme de vitrine o transdutor deve ser preso ao vidro, podendo ser um pequeno transdutor cerâmico.
O microfone deve ser do tipo de cristal ou piezoelétrico.
Na condição de espera, quando o relé se encontra desenergizado, o consumo do aparelho é muito baixo.

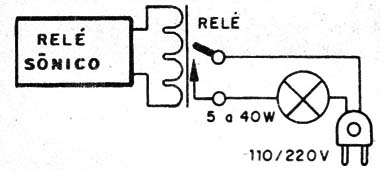

Na figura 4 temos o modo de se fazer a ligação de uma lâmpada para termos seu acionamento por som.
![Figura 4 – Ligação de uma lâmpada
Figura 4 – Ligação de uma lâmpada](/images/stories/artigos2017/art1557_0004.jpg)

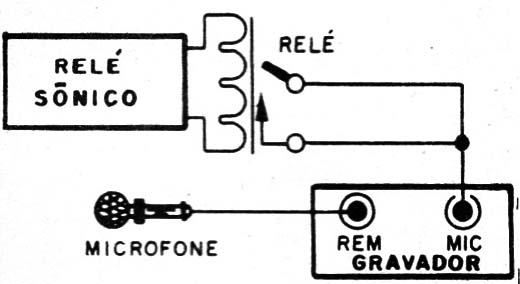

Para acionar um gravador pelo som de quem fala, ou pela conversa de pessoas num sistema de gravação secreta, temos as ligações mostradas na figura 5.
![Figura 5 – Acionando um gravador do tipo com entrada de Vox
Figura 5 – Acionando um gravador do tipo com entrada de Vox](/images/stories/artigos2017/art1557_0005.jpg)
Prova e Uso
Inicialmente ligue o aparelho e coloque o potenciômetro P3 na posição de menor resistência (menor tempo).
Depois ajuste P1 para que o aparelho não dispare.
Se disparar, aguarde alguns segundos até o relé desarmar.
Fale diante do microfone ou bata no transdutor ajustando P2 até o circuito disparar.
Depois, é só esperar o circuito desarmar novamente e ajustar P3 para o tempo de disparo desejado.
CI-1 – CA3140 – circuito integrado
CI-2 – 555 – circuito integrado
Q1 – BC548 – transistor NPN de uso geral
D1 – 1N34 – diodo de germânio (ou equivalente)
D2 – 1N4148 – diodo de silício
P1 – 100 k Ω – potenciômetro
P2 – 4M7 Ω – potenciômetro
P3 – 1 M Ω – potenciômetro
R1, R2 – 47 k Ω x 1/8 W – resistores – amarelo, violeta, laranja
R3 – 10 k Ω x 1/8 W- resistor – marrom, preto, laranja
R4 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
C1 = 10 µF – capacitor eletrolítico
C2 – 220 µF – capacitor eletrolítico
C3 – 10 µF – capacitor eletrolítico
K1- 6 V – relé sensível
S1 – Interruptor simples
X1 – microfone ou transdutor piezoelétrico
B1 – 6 V – 4 pilhas pequenas
Diversos:
Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
