Efeito Oscilante de Som (ART1555)

Descrevemos um circuito de efeito de som que torna a voz de quem fala num microfone oscilante, semelhante a de um robô. O circuito é muito simples de montar e pode ser modificado para dar diversos tipos de efeitos modificando o timbre do som aplicado.

Efeitos de som de diversos tipos são interessantes em edições de mídias, peças teatrais, shows e muito mais.

O circuito apresentado consiste num efeito de modulação de som que o torna “tremido”, tornando-o assim a voz de quem fala num microfone, parecida com a de um robô.

A fonte de sinal deste circuito pode ser o microfone de eletreto já incorporado ao projeto ou outra como um mixer ou mesmo o captador de um instrumento musical.

Como Funciona

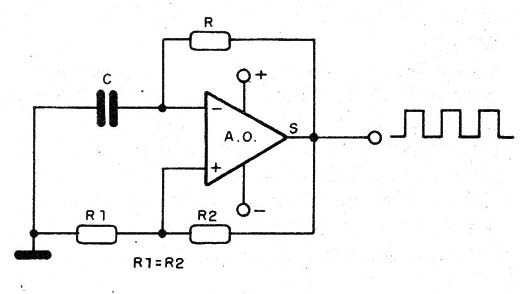

A base do circuito é um oscilador de relaxação de baixa frequência com o circuito integrado 741, com a configuração mostrada na figura 1.

Figura 1 – Oscilador de relaxação com operacional

Neste circuito, a frequência do sinal retangular produzido é determinada por R e por C (veja mais na seção de matemática para a eletrônica do site do autor).

No circuito prático fazemos R variável de modo a poder controlar tanto a realimentação que produz a oscilação como a frequência e o próprio limiar do funcionamento.

Observe que em paralelo com o capacitor C2 no circuito final, ligamos um transistor que será polarizado por P2 de modo que, em repouso, a tensão do capacitor não consiga atingir o valor necessário a comutação do circuito integrado.

Desta forma, as oscilações não ocorrem e não temos nenhum som na saída do circuito.

Na base do transistor aplicamos o sinal de um microfone ou de outra fonte sonora.

Com a presença do sinal, o transistor altera sua resistência e com isso a tensão em C2, o que Eva então o circuito a oscilar.

Além disso, o próprio sinal é aplicado à entrada inversora do operacional, sendo então amplificado.

O resultado final é que o 741 produz uma oscilação que modula o sinal de áudio amplificado do microfone.

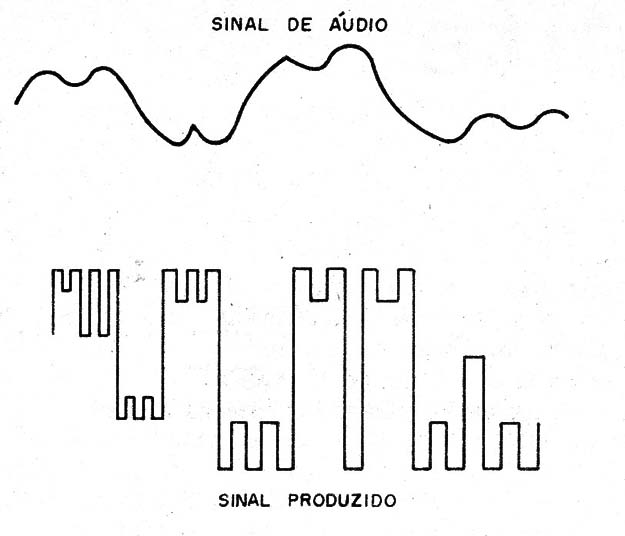

O efeito é um sinal tremido com uma deformação que altera seu timbre, conforme mostra a figura 2.

Figura 2 – O sinal obtido

O sinal obtido na saída do operacional é fraco, não podendo excitar um alto-falante.

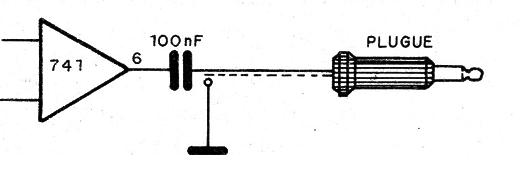

Se o leitor quiser pode tirar desse ponto o sinal para aplicar a um amplificador externo, conforme mostra a figura 3.

Figura 3 – Aplicando o sinal a um circuito externo

No entanto, no nosso projeto já damos uma etapa amplificadora de pequena potência que tem por carga um alto-falante.

Este circuito é alimentado com uma tensão de 9 V ou ainda 12 V de uma fonte para maior potência.

Para 12 V ou mesmo 15 V, entretanto, deveremos trocar os transistores de saída pelos BD135 e BD136 ou mesmo TIP31 e TIP32, dotados de pequenos dissipadores de calor.

Montagem

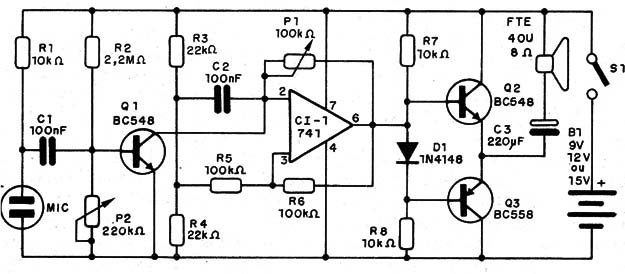

Começamos por dar o circuito completo do efeito de som na figura 4.

Figura 4 – Diagrama completo do aparelho

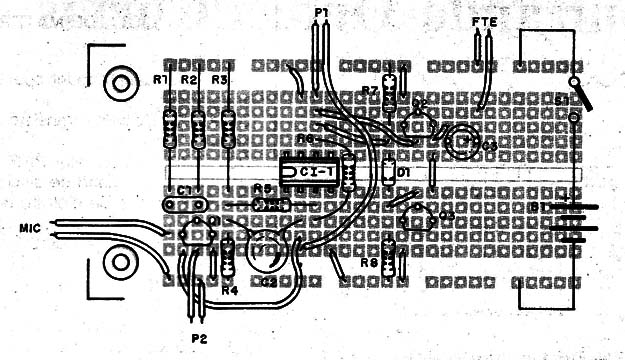

Para experiências, a montagem podem ser feita numa matriz de contatos conforme mostra a figura 5.

Figura 5 – Montagem em matriz de contatos

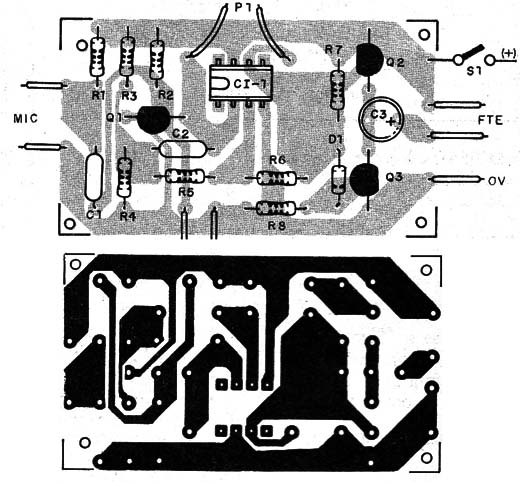

Uma placa de circuito impresso própria é mostrada na figura 6.

Figura 6 – Placa de circuito impresso para o efeito de som

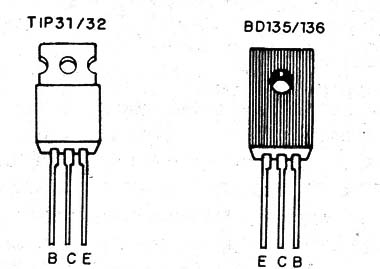

Se forem utilizados transistores BD ou TIP numa versão de maior potência, deve-se tomar cuidado com sua pinagem, que é diferente, conforme mostra a figura 7.

Figura 7 – Pinagem dos transistores

Na montagem, observe a posição do circuito integrado, dos transistores e do capacitor eletrolítico.

Os resistores são de 1/8 W e o alto falante deve ser de 4 ou 8 Ω com pelo menos 10 cm para melhor qualidade de som.

Prova e Uso

Para testar o aparelho, e usar também, ligue a alimentação e fale diante do microfone ao mesmo tempo em que ajusta P1 e P2.

Ajuste então os potenciômetros até obter o efeito desejado.

Se o circuito apresentar roncos, blinde o fio do microfone.
