Este controle de potência de meia onda tem a configuração mais simples para o uso de SCRs. Com ele poderemos controlar o brilho de pequenas lâmpadas incandescentes, elementos de aquecimento de estufas e aquários e a velocidade de pequenos motores de corrente alternada.

O dimmer ou controle de potência que apresentamos tem uma configuração mínima para controlar de 0 a 50% a potência aplicada a uma carga, como uma lâmpada incandescente pequena.

Podemos usá-lo num abajur, por exemplo, de modo a obter luz fraca num dormitório ou ainda num corredor ou ponto de acesso que não deva ficar totalmente no escuro.

O circuito só deve ser usado com lâmpadas incandescentes, elementos de aquecimento ou motores universais.

Não utilize este circuito com equipamentos eletrônicos ou lâmpadas econômicas ou fluorescentes.



Como Funciona

O modo mais simples de se controlar a potência aplicada a uma carga é ligando um reostato em série, conforme mostra a figura 1.

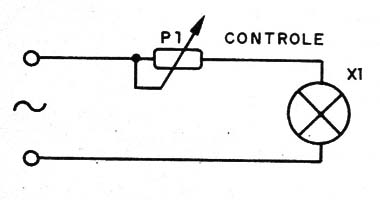

   Figura 1 – Controle por reostato
Figura 1 – Controle por reostato



No entanto, este tipo de controle tem por desvantagens a necessidade de se utilizar um reostato (ou potenciômetro) de alta dissipação e as grandes perdas que ocorrem na forma de calor dissipador no elemento de controle.

Uma forma muito mais conveniente de se obter um controle de potência é através do denominado controle de fase (veja mais no site digitando “dimmer” na busca – temos diversos circuitos com explicações completas).

Neste circuito, o ângulo de condução do SCR determina a faixa de potências aplicada á carga, conforme mostra a figura 2.

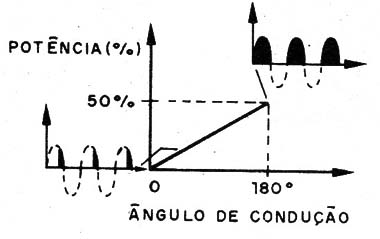

   Figura 2 – Faixa de potências do aparelho
Figura 2 – Faixa de potências do aparelho



Como no nosso projeto usamos um SCR que conduz apenas num sentido, apenas metade dos semiciclos da tensão da rede é conduzida e a faixa vai até 50%.

Neste circuito o ponto de disparo e, portanto, o ângulo de condução são obtidos pela constante de tempo de P1/R1 e o capacitor, determinando a tensão de disparo da lâmpada neon.

Para ter a faixa completa pode-se adotar a retificação de onda completa que descrevemos em outros projetos do site ou então colocar em paralelo uma chavinha que faça a conexão direta.



Montagem

Na figura 3 temos o diagrama completo do dimmer.

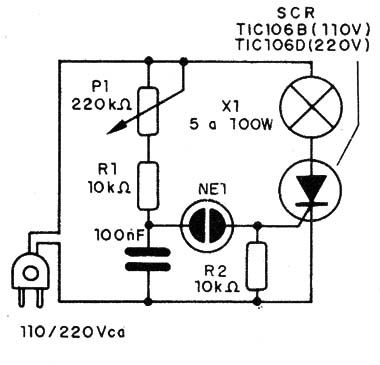

   Figura 3 – Diagrama completo do controle de potência
Figura 3 – Diagrama completo do controle de potência



O circuito pode ser montado tanto em placa de circuito impresso como em ponte de terminais.

Uma versão simplificada da montagem usando ponte de terminais é mostrada na figura 4.

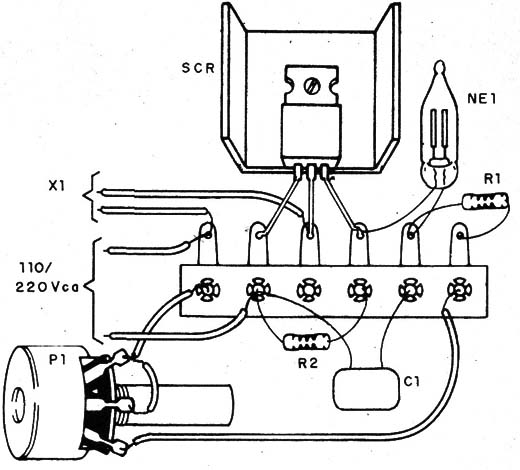

   Figura 4 – Montagem em ponte
Figura 4 – Montagem em ponte



O circuito pode controlar até 300 W de cargas em 110 V e 600 W em 220 V.

O SCR deve ser dotado de um dissipador de calor, sendo sufixo B ou D se a rede for de 110 V e sufixo D, se a rede for de 220 V.

C1 é de poliéster e eventualmente pode ser alterado para se obter o controle na faixa total



SCR –TIC106B ou D – diodo controlado de silício

NE-1 – lâmpada neon comum

P1 – 220 k Ω – potenciômetro

R1, R2 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

C1 – 100 nF – capacitor de poliéster

X1 – carga (lâmpada incandescente até 100 W)

Diversos:

Ponte de terminais, cabo de força, fios, solda.
