Com este simples controle eletrônico você pode regular com precisão a temperatura de seu aquário. O circuito é simples de montar e utiliza componentes comuns.
Descrevemos a montagem de um simples dimmer para aquecedores de aquário.
O circuito funciona com tensões de 110 V a 220 V e cargas até 100 W.
O circuito utiliza um SCR num controle de potência onde o ângulo de condução é determinado pelo ajuste de um potenciômetro e o tempo de carga do capacitor C1.
Assim, ajustando este tempo podemos ter diversos ângulos de condução para SCR e potências aplicadas ao elemento de aquecimento.

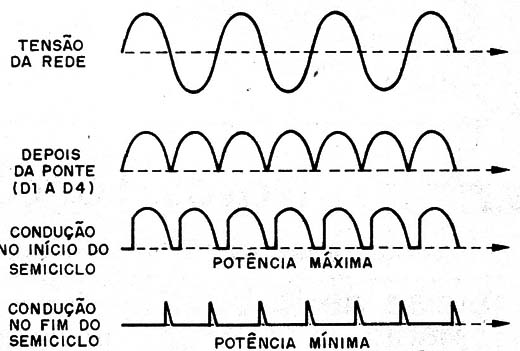

Na figura 1 temos as formas de onda do circuito.
Montagem

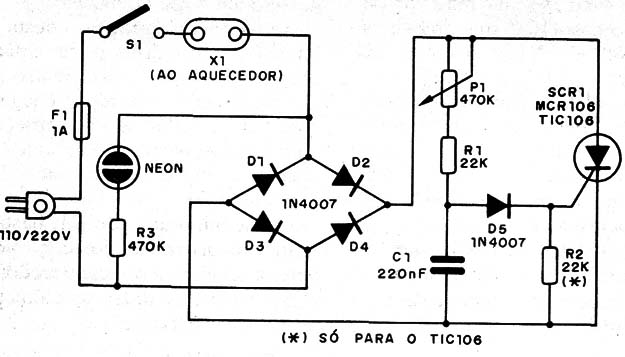

Na figura 2 temos o diagrama completo do controle de temperatura.

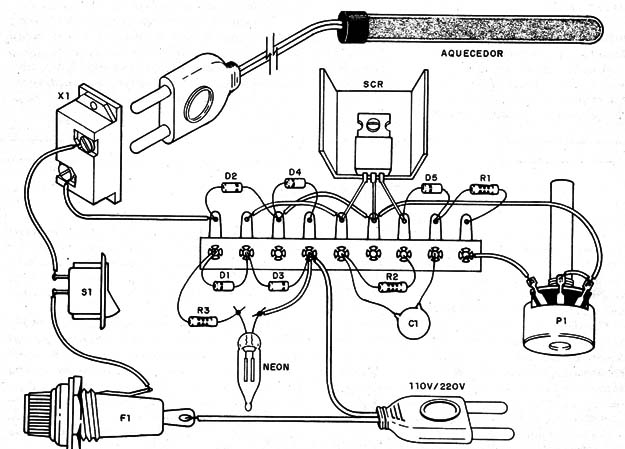

O ideal é fazer a montagem em placa de circuito impresso, mas podemos optar por uma versão simplificada em ponte de terminais que é mostrada na figura 3.
Os diodos podem ser os 1N4007 tanto para a rede de 110 V como 220 V e o SCR deve ser dotado de um pequeno radiador de calor.
A lâmpada neon é opcional servindo apenas para indicar que o circuito se encontra ligado.
O aquecedor é ligado a uma tomada instalada na própria caixinha do aparelho, conforme sugere a figura.
Para usar é simples, pois basta ligar o plugue na alimentação e o aquecedor na tomada de controle.
Ajusta então a temperatura no potenciômetro.
Para verificar o funcionamento, pode-se testar o controle com uma lâmpada incandescente de 5 a 15 W ligada na saída.
SCR – TIC106B ou D – diodo controlado de silício
D1 a D5 – 1N4007 – diodos de silício
NE-1 – Lâmpada neon NE-2H ou equivalente
F1 – 1 A- fusível
P1 – 470 k – potenciômetro
R1, R2 – 22 k Ω x 1/8 W – resistor – vermelho, vermelho, laranja
C1 – 220 nF – capacitor de poliéster
Diversos:
Ponte de terminais, caixa para montagem, cabo de força, tomada, suporte de fusível, fios, solda.
