Dois Sinalizadores Para Modelismo (ART1515)

Podemos contar com uma boa quantidade de circuitos simples que fazem LEDs piscar em modelismo e maquetes. No entanto, a maioria não é de baixo consumo, drenando uma boa corrente da bateria. Com o LM3909 podemos ter versões simples de baixíssimo consumo, como descrevemos nos dois projetos deste artigo.

Descrevemos dois circuitos muito simples que fazem piscar até 4 LEDs com um baixíssimo consumo a partir de uma única pilha (veja nosso artigo “O LM3909”).

Um dos circuitos consome apena 1,5 mA e o outro 2,0 mA, o que significa que uma pilha alimentará o circuito por semanas sem esgotar.

Trata-se, pois, da configuração ideal para ser instalados em modelos, maquetes e objetos de decoração.

Um único circuito integrado LM3909 é usado para excitar 4 LEDs em paralelo, os quis vão piscar numa frequência em torno de 1,5 Hz.

Como Funciona

A base dos dois circuitos é o circuito integrado LM3909 (que analisamos em outro artigo) e que consiste num pisca-pisca de baixa tensão para LEDs.

Disponível num invólucro DIL de 8 pinos ele exige um mínimo de componentes externos para implementação de um oscilador que opera a partir de 1,2 V.

Este circuito possui um dobrador de tensão que permite alimentar LEDs que, normalmente só acendem com pelo menos 1,8 V.

Outra característica importante do circuito é o seu consumo muito baixo, o que torna-o ideal para aplicações alimentadas pr pilhas.

Montagem

O primeiro circuito é mostrado na figura 1, consistindo num sinalizador para 4 LEDs com apenas 2 mA de consumo.

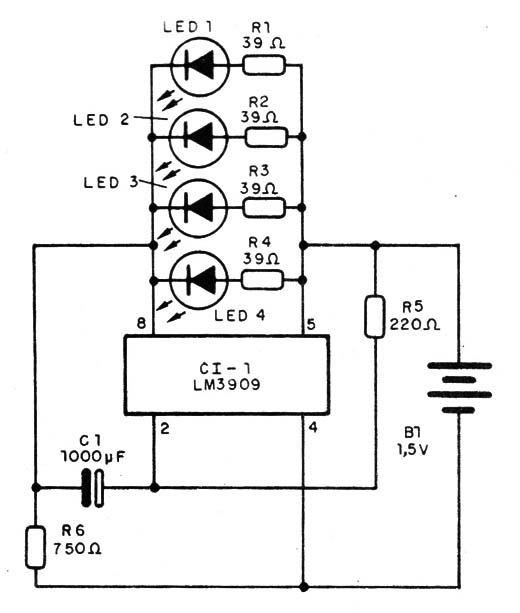

Figura 1 – Sinalizador de 2 mA

Os 4 LEDs são vermelhos comuns e o eletrolítico deve ter uma tensão de trabalho de pelo menos 3 V;

Este capacitor determina a frequência das piscadas.

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem.

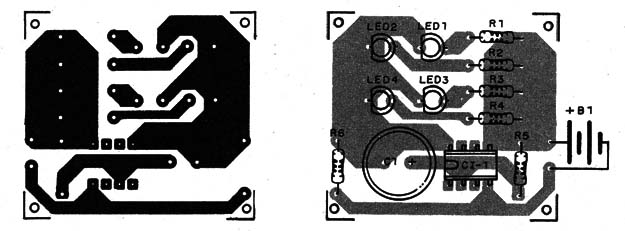

Figura 2 – Placa de circuito impresso para a montagem

O segundo circuito tem um consumo menor, mas tem um componente a mais que o capacitor C2.

O circuito é mostrado na figura 3.

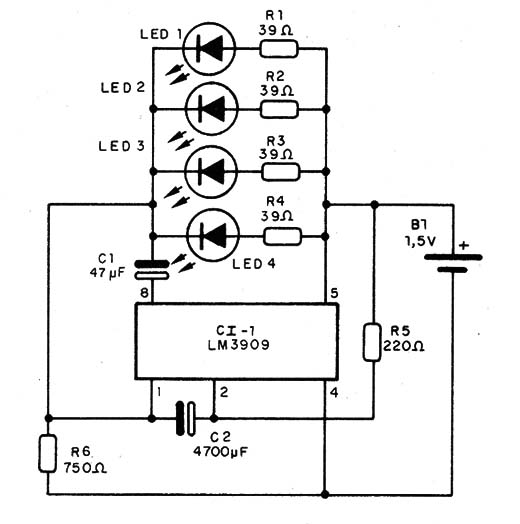

Figura 3 – Circuito para a segunda versão

A montagem em placa d circuito impresso é mostrada na figura 4.

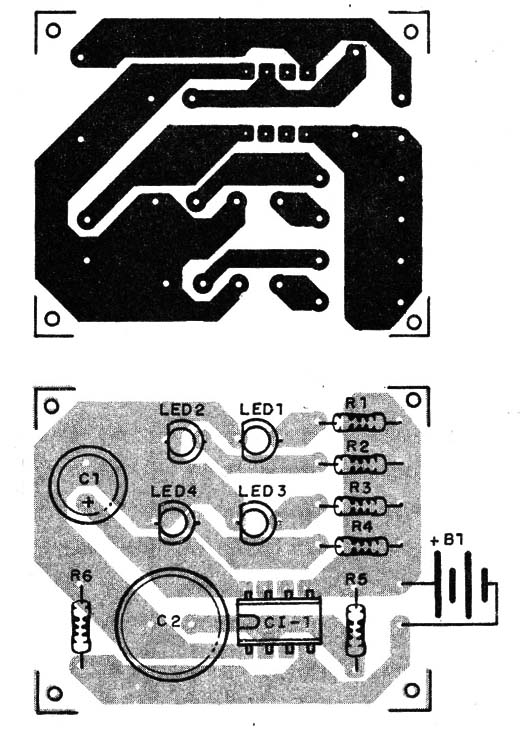

Figura 4 – Placa para a montagem

Na montagem, observe a posição dos LEDs e do circuito integrado.
