Com este circuito um sinal de áudio pode ser usado para disparar um relé. Uma aplicação interessante consiste em se utilizar um radinho de FM comum como receptor de controle remoto, ligando na saída do fone este circuito para acionar uma carga. O transmissor seria um oscilador ligado e uma etapa osciladora.

Outra aplicação interessante para este circuito é num alarme em que os fios sensores (que seriam interrompidos pelo intruso) seriam percorridos pelo sinal de áudio de um oscilador.

Desta forma, trabalhando com áudio o fio pode ser muito longo e imune a interferências, num sistema capaz de proteger grandes áreas.

Outra possibilidade de uso é um automatismo acionado pelo computador ou por um gravador de celular ou MP3,

O circuito seria ligado à saída de fone e no aparelho de comando (computador, etc.) seria gravado um tom num certo instante.

Quando a gravação for liberada para reprodução, enquanto a saída estiver em silencia nada acontece.

No entanto, quando chegar o trecho com o tom gravado, o relé é acionado.

Pode ser programado uma sequência de tons com duração e intervalos programados de modo a se comandar um automatismo, por exemplo, num simulador de presença.

O circuito pode ser alimentado por 6 ou12 V de pilhas ou fonte, conforme o relé utilizado.

Nunca utiliza fonte sem transformador, por motivos de segurança.



Funcionamento

Os sinais de áudio aplicados à entrada do circuito são retificados pelo diodo e filtrados por um filtro em T com dois resistores e um capacitor.

Este sinal é aplicado a um transistor Darlington BC517 que pode ser substituído por dois BC548 ligados na configuração Darlington.

A carga do transistor é um relé que tem por proteção um diodo.



Montagem

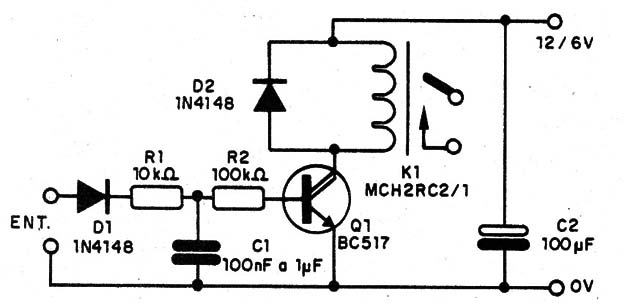

Na figura 1 temos o diagrama completo do áudio relé



Figura 1 – Circuito completo do Áudio-Relé
Figura 1 – Circuito completo do Áudio-Relé



Como se trata de montagem simples ela pode ser realizada em matriz de contatos ou ponte de terminais.

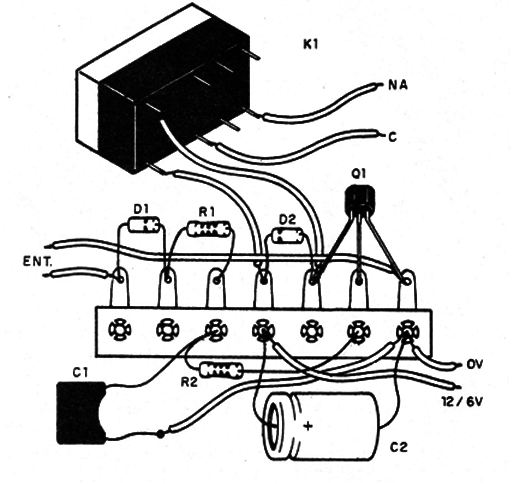

Na figura 2 temos o modo de se fazer montagem utilizando uma pequena ponte de terminais.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

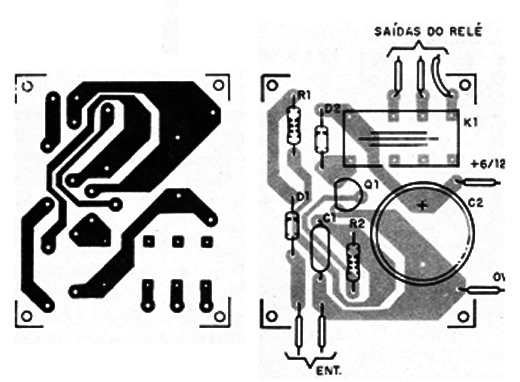

Para uma montagem em placa de circuito impresso temos o padrão sugerido na figura 3.

Esta placa é desenhada para relés com soquete DIL, mas deve ser alterada se outros tipos de relés forem empregados.

Observamos que o tipo original é difícil de obter atualmente, devendo ser usado qualquer equivalente de 50 mA ou 100 mA de bobina.



Figura 3 – Placa de circuito impresso para a montagem.
Figura 3 – Placa de circuito impresso para a montagem.

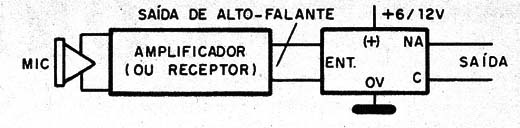

Na figura 4 mostramos como utilizar o circuito com um receptor ou ainda com um amplificador de áudio funcionando como Vox.

Neste circuito, o relé é acionado com os sons captados pelo microfone.



Figura 4 – Usando o circuito
Figura 4 – Usando o circuito

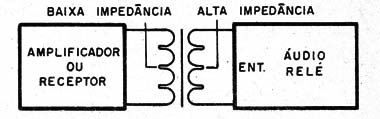

Na figura 5 mostramos como melhorar a sensibilidade com a utilização de um transformador casador de impedância ligado à saída de fone de um receptor ou de um pequeno amplificador.



Figura 5 – Melhorando a sensibilidade
Figura 5 – Melhorando a sensibilidade



Finalmente, na figura 6 mostramos como acoplar a carga externa que será controlada pelo circuito.



Figura 6 – Ligando a carga
Figura 6 – Ligando a carga



Para inibir a ação de transientes ou ruídos o valor de C1 pode ser alterado.



Q1 – BC517 – transistor Darlington – ver texto

D1, D2 – 1N4148 – diodos de uso geral

R1 – 10 k Ω x 1/8W – resistor – marrom, preto, laranja

R2 – 100k Ω x 1/8 W – resistor – marrom, preto, amarelo

C1 -100 nF a 1 µF – capacitor poliéster ou eletrolítico

C2 – 100 µF x 16 V – capacitor eletrolítico

K1 – Relé de 6 ou 12 V com 50 a 100 mA de bobina

Diversos:

Placa de circuito impresso, matriz de contatos ou ponte de terminais, fonte de alimentação, fios, solda, etc.
