Transistores de média e alta potência que estejam parcialmente queimados, ou seja, ainda com a junção base-emissor em bom estado podem ser utilizados como diodos em fontes simples. A corrente máxima dependerá do transistor, mas para tipos comuns estará em torno de 100 mA. Uma fonte simples para carregador de bateria, alimentar pequenos circuitos que não exijam estabilização de tensão é mostrada na figura 1.

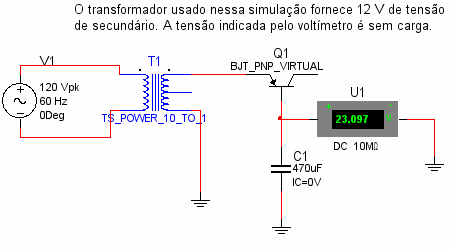

Figura 1 – Fonte utilizando transistor queimado como retificador
Na simulação ligamos na saída um voltímetro que indicará a tensão sem carga. A tensão vai cair à medida que a carga for aumentando, chegando perto dos 12 V com a carga máxima dada pelas características do transformador. Evidentemente com a troca do transformador, outras tensões podem ser obtidas na saída. Veja que o transistor utilizado deve suportar entre a base e o emissor a tensão de pico utilizada.
Para aplicações mais críticas pode ser agregada uma etapa estabilizadora, utilizando-se, por exemplo, um resistor e um diodo zener. Clique aqui para baixar os arquivos em MultiSim da simulação e a netlist.
