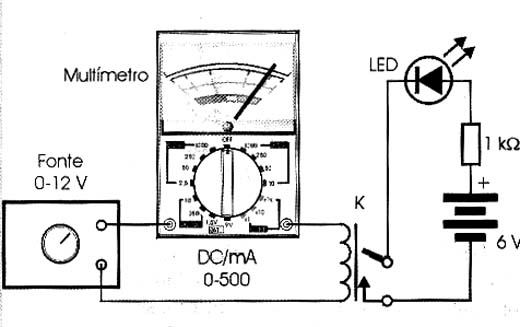

Na figura 1 mostramos o arranjo para se determinar a corrente de disparo de um relé.
Para fazer à medida, partimos de uma tensão nula na fonte e vamos aumentando-a até o ponto em que o relé fecha os contactos (indicado pelo acendimento do LED). Podemos então ler a corrente de disparo do relé. Depois vamos diminuindo a tensão até o momento em que o relé abre seus contactos. Isso vai ocorrer alguns volts abaixo da tensão de disparo, já que o relé possui uma característica de histerese. Temos então no multímetro indicada a corrente de manutenção.
