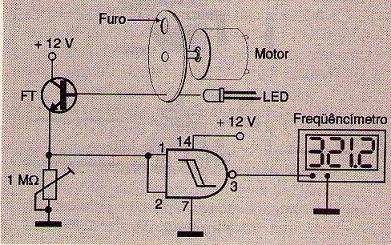

Na figura abaixo temos um arranjo que possibilita a medição da velocidade de rotação de um motor comum com um frequencímetro.
Um disco com um furo passa diante de uma fonte de luz e um foto-sensor, ligado a um disparador. O disparador vai fornecer pulsos numa freqüência que depende da velocidade de rotação. Conhecendo a freqüência pode-se calcular facilmente a velocidade de rotação em RPMs (rotações por minuto). O trimpot P1 serve para se obter o ponto exato de disparo do 4093 para se obter pulsos de saída que possam acionar o freqüencímetro.
